FPrimeC iPile ™ 은 깊은 기초 및 말뚝의 낮은 변형률 무결성 평가를 위한 최첨단 무선 기기입니다. 이 장치는 지반 기술자, 검사관 및 말뚝 박기 공사 계약자에게 말뚝의 품질 관리 및 품질 보증을 위한 효과적인 솔루션을 제공하기 위해 발명되었습니다.

또한 데이터 기록, 저장, 분석 및 보고를 위한 최초이자 유일한 통합 말 무결성 테스트 솔루션입니다. iPile ™의 모바일 앱은 iOS 및 Android 에코 시스템 모두에 최적화되어 있어 기존 데이터 로거 및 PC 소프트웨어가 필요하지 않습니다.



iPile ™ 응용 프로그램

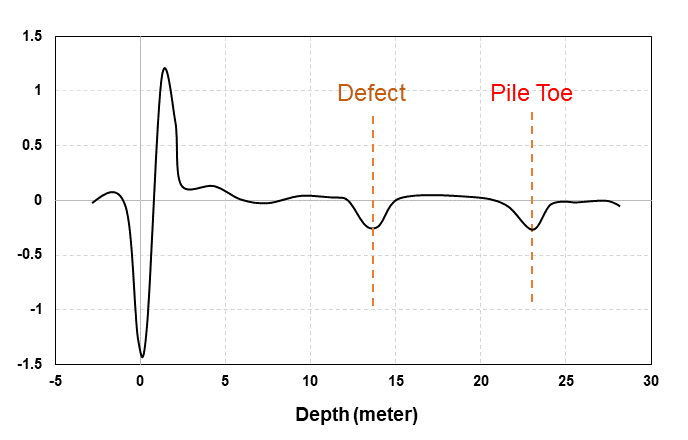

iPile ™ 을 사용하여 현장 타설 콘크리트 말뚝 및 드릴 샤프트를 테스트 할 수 있습니다. 이 장치를 사용하면 말뚝의 길이, 공극 및 말뚝의 결함 및 말뚝 단면의 변화와 같은 여러 결함 및 알 수 없는 요인을 테스트 할 수 있습니다.

iPile의 3가지 주요 응용 분야는 다음과 같습니다.


말뚝의 연속성 평가

말뚝 재료의 테스트 일관성

물리적 치수 평가


iPile ™ 작동 방식

말뚝 무결성 테스트 장치는 소닉 에코 방법을 사용하여 말뚝 및 기초를 평가합니다. 테스트 프로세스는 세 가지 간단한 단계로 완료됩니다. 먼저 망치로 말뚝을 칩니다. 말뚝에 적중되면 가속도계 라고도 하는 고정밀 모션 변환기로 결과가 기록됩니다. 테스트 프로세스의 마지막 단계는 장치에서 태블릿으로 데이터를 수집하는 것입니다. iPile의 데이터는 Bluetooth 4 기술을 통해 즉시 iPad로 전송됩니다. 응용 프로그램에서 검사관은 데이터 수집을 사용자 정의하고 결과를 시각화하며 보고서를 응용 프로그램에서 직접 만들 수 있습니다.



iPile ™ 기능

iPile ™ 에는 콘크리트 말뚝 및 깊은 기초에 대한 간단한 실시간 분석을 위한 몇 가지 새로운 기능과 향상된 기능이 포함되어 있습니다.
무선 센서 +80 미터 스캔 태블릿 + 앱 고급 분석


고급 무선 센서

당사의 무선 센서는 시중의 다른 장치와 달리 고정밀 가속도 센서를 갖추고 있으며 사물 인터넷 기반 기술을 사용하여 즉각적인 무선 결과를 생성합니다. iPile ™ 은 ASTM D 5882 "Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations"에 의해 설정된 기술 사양을 충족합니다. 충전식 배터리를 사용하면 iPile ™ 은 하루 종일 현장에서 작업할 수 있습니다.

블루투스 4 연결

사물 인터넷 기반 무선 솔루션

향상된 충전식 배터리


모바일 태블릿 및 응용

i.Pile ™ 은 사무실뿐만 아니라 현장에서도 쉽게 사용할 수 있도록 설계된 강력하고 스마트한 모바일 응용 프로그램과 함께 제공됩니다. 데이터 수집, 데이터 관리, 향상된 시각화, 해석 및 분석에서 엔지니어가 사용자 정의하는 데 필요한 모든 도구를 갖추고 있습니다.

또한 테스트 패키지는 업계에서 가장 큰 화면 중 하나인 Apple iPad 태블릿과 함께 제공되므로 작업 현장에서 간단하고 쉽게 데이터를 수집할 수 있습니다. 우리의 iOS 응용 프로그램은 복잡한 건설 현장 환경에서 지반 기술자 및 NDT 전문가에게 최고의 경험을 제공합니다.

실시간 표시, 분석 및  보고

내장 보고서 생성-추가 PC 소프트웨어가
    필요하지 않습니다!

분석 및 보고를 단순화하도록 설계

Apple iPad 및 강력 보호 케이스와 함께
    제공됩니다.



기술 사양

테스트 방식 소닉 에코
디스플레이 호환되는 Apple® iPad
메모리 32GB 이상 (Apple iPad 모델에 따라 다름)
출력 내장 PDF, CSV, 화면 스냅 샷 (PNG)

무선 연결

BLE 4.0
가속 범위 ± 50g
공진 주파수 > 31kHz
샘플링 주파수 40kHz
샘플링 해상도 > 12비트
배터리 리튬 이온


표준화

ASTM D 5882: 딥 파운데이션의 낮은 스트레인 충격 무결성 테스트를 위한 표준 테스트 방법

ACI 228.2R-13: 구조물의 콘크리트 평가를 위한 비파괴 시험 방법에 대한 보고서


박스에 무엇이 포함되어 있습니까?

당사 제품에는 현장에서 성공적으로 말뚝 무결성 테스트를 수행하는 데 필요한 모든 것이 포함되어 있습니다.

iPile 무선 가속 센서

Apple iPad 및 강력 보호 케이스

 iPile iOS 앱 (+ 무료 업그레이드)

 두 개의 플라스틱 팁이있는 핸드 헬드 해머

 튼튼한 휴대용 케이스

 충전 케이블 및 전원 어댑터
