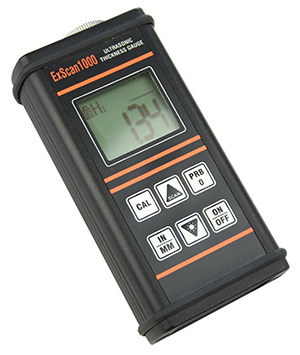

ExScan1000은 정밀 초음파 두께 측정기입니다. SONAR와 동일한 작동 원리를 기반으로 합니다.


개요
ExScan1000 사용 목적

이미지를 클릭하면 확대됩니다.

ExScan1000은 휴대용 초음파 두께 측정기로 최소 두께값을 기록하기 위해 시험편의 스캐닝과 함께 다양한 재료의 정확한 두께 측정을 제공합니다.

이 장비는 탱크, 파이프, 본체 부품, 플레이트, 빔 또는 지지 구조물의 벽 두께를 평가하고 부식된 표면의 상태를 모니터하기 위해 광범위한 산업 분야에서 사용하도록 설계되었습니다.

이 장치는 인체 공학적이고 사용자 친화적인 디자인을 가지고 있습니다. 현장 작업 중 케이스의 모양과 재질로 두께 게이지를 한 손으로 단단히 잡을 수 있습니다.

IP65 방수 및 방진 등급과 디스플레이 백라이트로 인해 장비는 극한 환경에서 사용할 수 있습니다.



기본 응용 프로그램

이미지를 클릭하면 확대됩니다.

다양한 재료의 두께 측정
부식 구덩이 감지.
재료 라미네이션의 인식
시험편에서 얇은 벽 검색


주요 특징들
백라이트 디스플레이에 큰 글자로 되어 있어 어두운 곳에서도 쉽게 읽을 수 있습니다.
ExScan1000은 단일 배터리 팩으로 최대 200시간을 실행할 수 있습니다.
초음파 2점 보정 및 자동 측정은 고정밀 결과를 보장합니다.
배터리 수명을 연장하기 위해 디스플레이 백라이트를 자동으로 켜거나 끌 수 있습니다.
6개의 촉각 피드백 키가 있는 오일 및 석유 제품에 강한 밀폐형 멤브레인 키패드로 장비 작동이 더욱 편안해집니다.
ExScan 1000 키트에는 프로브를 보호하고 손의 체온이 측정에 미치는 잠재적 영향을 최소화하기 위해 고무 슈가 포함되어 있습니다.
이 장비는 광범위한 UT 프로브 / 트랜스듀서와 호환되어 다양한 수준의 테스트 조각의 두께와 모양을 측정합니다.

산업 응용 분야

발전

파이프 조인트의 벽 두께 측정, 파이프 엘보우, 기본 재료 (반제품) 및 파이프 조인트의 용접 부위 근처 두께

파이프 산업

파이프 벽 두께 측정; 파이프 벽 라미네이션 및 파이프 벽 씨닝 감지

항공기

시험편에 대한 단면 접근이 가능한 항공기 철강 부품 및 포트홀 (창)의 벽 두께 측정

오일 및 가스

가압 용기, 지상 파이프 라인 분기, 주요 가스 파이프 라인의 수중 라인 매니 폴드, 가스 및 오일 탱크, 펌프 및 밸브 본체의 벽 두께 측정

야금 및 기계

슬래브 및 스트립의 벽 두께 측정; 압연 판의 벽 두께의 샘플 검사; 보일러, 탱크, 파이프의 벽 두께 측정

철도

철도 휠 디스크의 생산 중 두께 측정


사양
물리적 특성
무게 (배터리 포함): 300g
전체 치수 (W × H × D): 125 x 70 x 30mm
작동 온도: -20 to +50℃
알카라인 배터리 작동 시간 (디스플레이 백라이트가 꺼진 상태): 200시간
NiCad 배터리 작동: 120시간
프로브
프로브 타입: 듀얼 엘리먼트(T/R)
주파수 범위: 1 - 10 MHz
커넥터 유형: LEMO
케이블 길이: 2m
전원
3개의 "ААА"배터리: 1.5V 알카라인 또는 1.2V NiCad
디스플레이
디스플레이 유형: FSTN / 포지티브 LCD
디스플레이 크기: 30mm (H) х 25mm (W)
열악한 조명 조건에서 사용할 수있는 기능적 백라이트 디스플레이
측정값: 인치, in/µs, mm 또는 m/s
안정적인 측정 표시기
측정 특성
디스플레이 모드: 재료 두께
측정 모드: PE
"측정"모드에서 측정 속도: 초당 4회 측정
"스캐닝"모드에서 측
