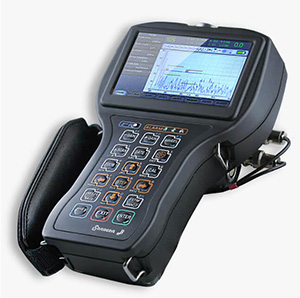

«두께 측정기+»는 Sonocon B 결함 탐상기의 초음파 버전입니다. 전통적인 두께 게이지와 부식 모니터 기능을 결합한 다기능의 최신 정밀 두께 측정기입니다.

이미지를 클릭하면 확대됩니다.

개요

편안하고 가벼운 무게

Sonocon B는 0.95kg (2파운드)에 불과한 가벼운 무게의 검사 장비입니다. 인체 공학적인 디자인과 핸드 스트랩으로 인해 한 손으로 조작하는 것이 편하며 이것은 현장에서, 특히 높은 곳에서 작업 시 매우 중요합니다. 오른손 잡이와 왼손 잡이 모두 기기를 작동할 수 있습니다. 고대비에 최적화된 크기의 (800 × 480) 디스플레이는 작업자의 과도한 시력 저하를 방지합니다.



강력하면서 다기능

Sonocon B는 하나에 3개의 장치를 결합한 디지털 UT 측정기입니다.


결함 탐상기
A-스캔 두께 측정기
부식 모니터



사용하기 쉬움

Sonocon B는 매우 사용자 친화적입니다. 인터페이스 철학은 "메뉴를 탐색하지 말고 버튼만 누르면 됩니다!"라고 말할 수 있습니다. 가장 자주 사용되는 모든 기능은 키보드에 배치되어 한 번 또는 두 번의 버튼 누름으로 접근할 수 있습니다. 따라서 설정 및 평가 절차가 몇 배 더 빨라집니다. 다양한 내장 자동 보정 절차를 통해 표준 또는 테스트 대상의 직선형 빔, 앵글 빔 및 레일리파(波)-Rayleigh wave 프로브로 빠르고 쉬운 보정을 수행할 수 있습니다.

새로운 사용자가 인터페이스에 익숙해 지도록 Sonocon B는 여러 가지 옵션을 제공합니다.


컨텍스트 백라이트: 사용되는 것으로 간주되는 버튼 그룹과 관련된 버튼을 강조 표시하는 모드입니다.
메뉴 항목 힌트: 사소하지 않은 모든 메뉴 항목은 활성화 (변경)될 때 설명을 표시합니다.
메뉴 사전 설정: 사용자는 3가지 메뉴 시스템 사전 설정 중 하나를 선택할 수 있습니다.
풀(Full): 모든 UT 기기 기능에 대한 액세스 권한을 부여하는 2페이지의 모든 메뉴를 포함합니다.
심플1 & 심플2 : 한 페이지에 모든 기본 기능을 포함하고 있으며 몇 가지 메뉴로 그룹화되어 있습니다. 또한 전체 메뉴 목록에서 3개 또는 4개의 추가 메뉴를 추가할 수 있습니다.



열악한 환경에서의 사용

기기 케이스의 보호 수준은 IP65입니다. 작동 온도 범위는 –30 °C ~ 50 °C (-22 °F ~ 122 °F)입니다. 결함 탐상기는 전리 방사선 충격에 강하며 습도가 높은 조건에서 작동하도록 되어 있습니다.


사양
디스플레이
크기: 4.5"
해상도: 800x480
커넥터
프로브 커넥터:

2 x BNC 또는 2 x LEMO-1 또는 2 x LEMO-00

아날로그 출력: 알람
USB1: A 타입
랜:
펄서
유형: 스퀘어 웨이브 (SWP)
선택한 프로브에 펄서 매개 변수 자동 맞춤: 전압, 에너지, 댐핑
측정 빈도 (측정값 새 로고침 빈도): 1 ~ 100Hz
PRF 모드: 자동 (설정된 측정값 새로 고침 빈도에서 계산, 평균 속도 계산)
리시버
범위 (강종 종파): 8,000mm (314 인치)
AGC: 각각 2개 게이트에 도달
AGC 모드: OFF / 에지 / 피크

AGC 최대 이득 모드:

높음, 중간, 낮음, 수동, 꺼짐
자동 필터 선택 (프로브 유형에 따라):
측정
음속 범위: 250 ~ 16,000m/s (.01 ~ .629 인치/µs)
측정 범위: 0.4 ~ 16,000mm (.016 ~ .629 인치)
측정값 해상도: 0.01 / 0.1 / 1mm (0.001 / 0.01 / 0.1 인치)
게이트 수: 2
모드: 1, 1-2
TOF 모드: 에지, 에지 제로 크로싱
단위: 밀리미터/인치
최소 및 최대 캡처 모드:
차동 모드:

마모 모드의 %:
온도 보상:
a의 취득:
두께 B-스캔
두께 C-스캔
이전에 획득한 측정:
두께 B-스캔
두께 C-스캔
알람 & 디스플레이
알람 유형: 최소, 최대, 최소 및 최대
커플링 손실 알람:
마지막 측정값 (커플링 손실):
A-스캔:
커서 (라인 감지):
두께 B-스캔:
두께 C-스캔:
다차원 파일: 브라우징:
다차원 파일: 파일 통계:
다차원 파일 사이트 통계:
보정
1-점
2-점
공기에서 영점
내장 블록에서 영점
메모리
설정:
다차원 구조 파일: 1-3dim
파일 당 판독 수: 최대 100,000
파일 형식 수: 6
데이터 첨부: 코멘트, A-스캔, 두께 B-스캔, 두께 C-스캔, 마이크로 그리드
용량: 2GB (최대 64GB)
PC 소프트웨어
다른 기능들
키보드 백라이트:
스마트 (컨텍스트) 키보드 백라이트:
스마트 줌:
키보드 단축키 수2: 29
결함 평가
AWS:
DGS (AVG)
DAC
DAC: 포인트 수: 128
DAC 코드: ASME & ASME III, EN 1712, EN 1713, EN1714, JIS Z3060, GB11345, GB 4730
커스텀 DAC 곡선: 최대 6
DAC 20-80:
DAC & TCG:
메모리
설정:
데이터 세트 (A-스캔 포함):
용량: 2GB (최대 64GB)
물리적 특성
치수: 241×112×134 mm
배터리를 포함한 무게: 0.95 kg
작동 온도 범위" -30 °C ~ 50 °C (-22 °F ~ 122 °F)
먼지 및 물 보호: IP65
배터리 수명: 8시간
교체 가능한 배터리:
1USB 타입 A (일명 호스트 또는 마스터)를 사용하면 외부 장치 (플래시 스틱, 마우스 등)를 연결할 수 있습니다.
2몇 번의 버튼 누름으로 액세스 할 수 있는 여러 가지 계측기 기능.
