TRZ® 분석기 - 초음파 트랜스듀서 및 혼 분석기

전력 초음파 트랜스듀서, 컨버터, 부스터, 혼, 스택 테스트 및 튜닝용.

TRZ® 분석기는 파워 초음파 트랜스듀서, 컨버터, 부스터, 혼 및 음향 스택의 유지 관리, 제조 및 품질 관리를 위한 전용 테스트 장비입니다. TRZ는 이러한 전자 장치를 위한 오실로스코프와 같습니다. TRZ를 사용하면 다른 전기 기계 장치와 마찬가지로 초음파 부품을 테스트 할 수 있습니다.

TRZ® 분석기 개요


모든 전력 초음파 장비 및 압전 장치에는 적절한 주파수, 기계적 품질 계수 및 임피던스가 반드시 필요합니다. 주파수는 주로 재료의 특성 및 치수에 따라 다릅니다. (예: 혼 길이) 기계적 품질 계수 및 임피던스는 대부분 부품 결합 및 인터페이스 마찰과 관련이 있습니다. 편차는 튜닝, 재조정 또는 교체가 필요함을 나타냅니다.

중요 사항: TRZ® 분석기는 ATCP Physical Engineering에서 개발 및 제조했습니다. TRZ®는 ATCP Physical Engineering이 소유한 등록 상표입니다.

TRZ® 소프트웨어
TRZ® 분석기에는 테스트 결과를 쉽게 저장, 복구, 비교 및 그래프로 표시할 수 있는 TRZ® 소프트웨어가 포함되어 있습니다. 또한 TRZ® 소프트웨어는 이동 / 비이동 테스트에 대한 승인 기준을 적용하고 테스트 보고서를 생성하며 BVD 등가 회로를 결정합니다.

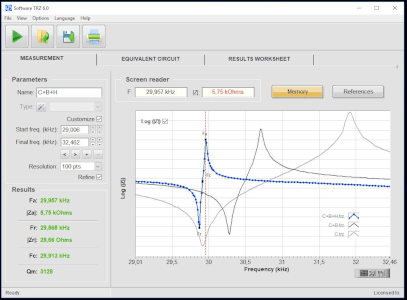

초음파 스택 어셈블리를 따라 차트를 표시하는 기본 TRZ® 소프트웨어 인터페이스

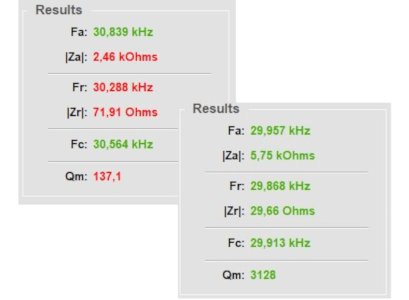

TRZ® 소프트웨어 테스트 결과 (녹색으로 승인되고 빨간색으로 거부됨)

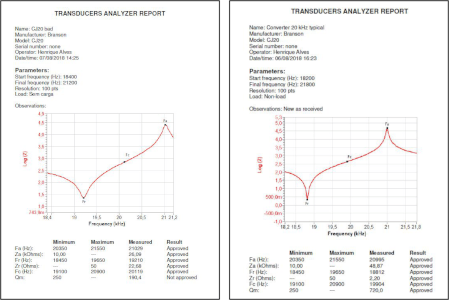

TRZ® 소프트웨어 테스트 보고서 예

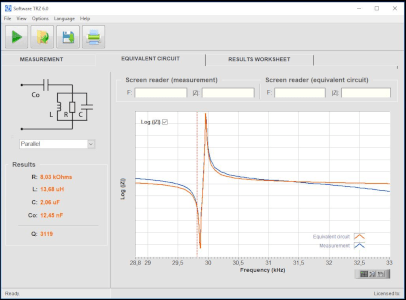

Buttenworth Van-Dyke 등가 회로 탭

위의 이미지는 20kHz 컨버터만 (연회색), 20kHz 컨버터 플러스 부스터 (진회색) 및 전체 스택 (파란색)의 차트를 보여줍니다. 녹색으로 인쇄된 결과는 스택의 상태가 양호함을 나타내고 빨간색으로 인쇄된 결과는 문제가 있음을 나타냅니다. 테스트 보고서는 PDF 형식과 BVD 등가 회로 탭의 예입니다.

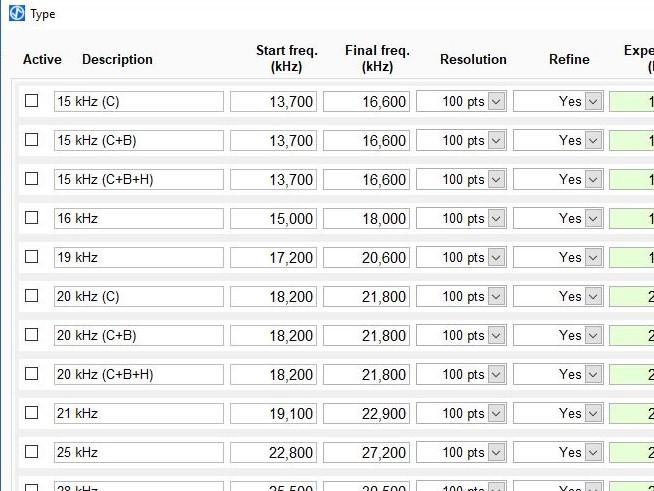

TRZ® 소프트웨어 사전 프로그래밍 및 조정 가능한 수락 기준 인터페이스

수년 동안, 우리는 전력 초음파 falty 부품의 전형적인 편차를 배웠으며 컨버터, 테스트 부스터에 결합된 컨버터, 주파수, 임피던스 및 기계적 품질 계수와 관련하여 완전한 스택을 테스트하기 위한 사전 프로그래밍된 일반 수용 기준에 대해 이 지식을 압축했습니다. 이러한 기준은 위의 그림과 같이 TRZ® 소프트웨어에 사전 프로그래밍 되어 있습니다. 이들은 모두 사용자에 의해 개선, 확장될 수 있습니다.

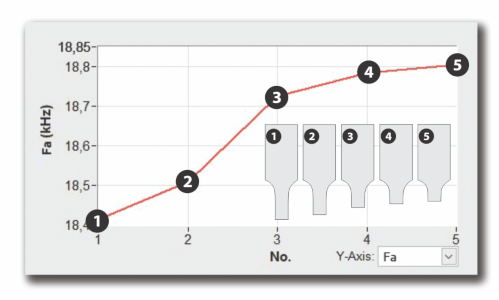

혼 튜닝 프로세스에 따라 주파수가 변경됩니다

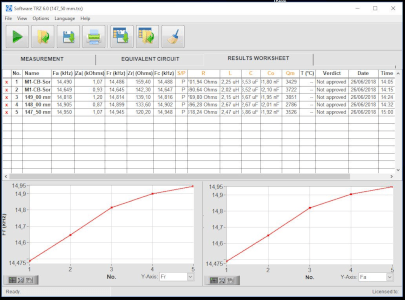

주파수 추적을 위한 TRZ® 소프트웨어 결과 탭

TRZ® 소프트웨어를 사용하면 시간과 온도의 함수뿐만 아니라 튜닝 소노트로드의 가공 공정에 따라 주파수 및 기타 매개 변수 변화를 지속적으로 모니터링 할 수 있습니다. 결과를 차트로 작성하고 컴파일하여 스프레드 시트로 내보낼 수 있습니다.

측정 결과 샘플


기술 사양
파라미터
사양
주파수 범위: 1Hz 해상도의 1 - 200kHz
주파수 불확실성 (2σ): ±0.05% @ 25℃
임피던스 계수 범위: 0.1Ω - 999.9kΩ
임피던스 계수 불확실성 (2σ): 0.1 - 10kΩ 범위 내에서 ±3% @ 20kHz
기계적 품질 계수 (Q) 범위: 1 - 100000
출력 전압: 최대 10Vpp. 부하가 접지되었을 수 있음
BVD 등가 회로 계산: 직렬 및 병렬
방전 보호: 10 / 1000μs 파형에서 400W 피크 펄스
작동: 단독 또는 컴퓨터와 함께
전원 공급: 90 - 260VAC 50/60Hz

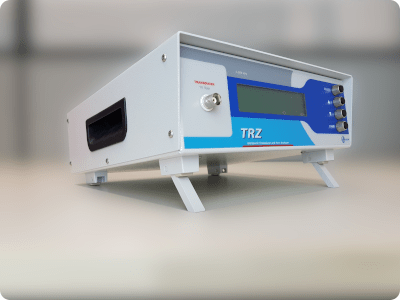

TRZ® 분석기 전면

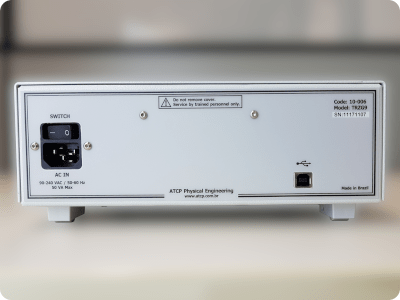

TRZ® 분석기 후면

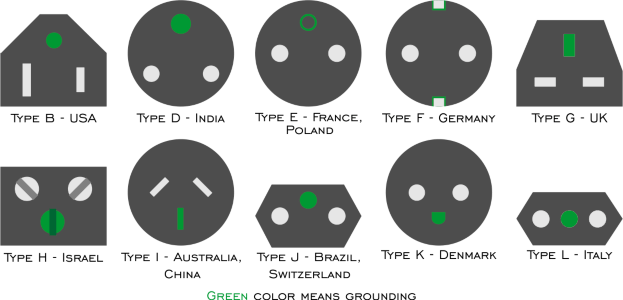

TRZ®에 사용 가능한 전원 코드 플러그 유형

TRZ® 분석기는 전 세계 전원 공급 전압과 호환되고 고객의 국가 표준에 따라 가장 적합한 전원 코드 유형과 함께 제공되는 견고하고 사용자 친화적인 테스트 기기입니다. (유형 B, E, F, G 및 J는 일반적으로 다음날 배송) TRZ® 분석기는 공간 절약형 설치 공간을 가진 충전 압전 세라믹, 견고한 버튼 및 견고한 금속 인클로저에 실수로 연결되는 경우 방전 보호 기능을 갖추고 있습니다.

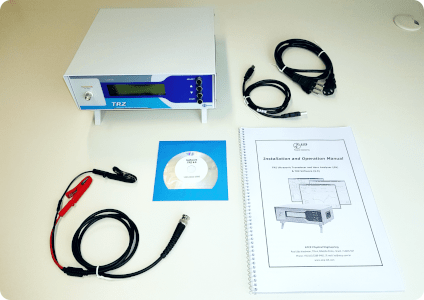

상자에 무엇이 들어 있을까요

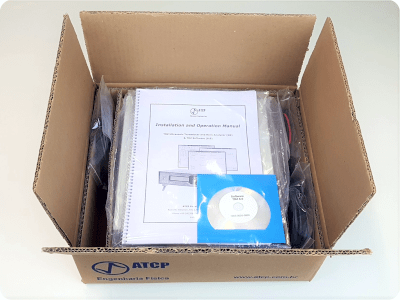

포장

2년 보증

모든 기기에는 엄격하고 세심한 품질 관리가 적용되며 2년 동안 전 세계 보증이 제공됩니다. ATCP는 UPS, DHL 또는 FedEx가 서비스하는 모든 국가로 다음날 택배 배송을 위해 항상 재고를 유지합니다.

TRZ® 분석기를 이용 가능한 산업

우리는 아래에 나열된 최종 사용자 및 장비 제조 업체를 포함하여 광범위한 산업 분야에 경험이 있습니다.

자동차 부품 제조 업체 (유지 보수, 혼 제조 및 수입 검사)
초음파 용접기 제조 업체 (튜닝 프로세스, 품질 관리 및 혼 개발)
초음파 세척기 제조 업체 (튜닝 프로세스 및 품질 관리)
의료 기기 제조 업체 (품질 관리 및 수입 검사)
의료 산업 (유지 보수, 혼 제조 및 수입 검사)
매트리스 제조 업체 (유지 보수 및 수입 검사)
와이어 다이 제조 업체 (유지 보수 및 혼 제조)
화이트 라인 제조 업체 (수입 검사)
신발 제조 업체 (유지 보수 및 혼 제조)
속옷 제조 업체 (유지 보수 및 혼 제조)
어군 탐지기 제조 업체 (품질 관리 및 수중 트랜스듀서 개발)
안경 렌즈 제조 업체 (청소 시스템 유지 보수)
낚시 미끼 제조 업체 (유지 보수 및 혼 제조)
물 및 에너지 미터 제조 업체 (유지 보수 및 혼 제조)
광업 (유지 보수 및 초음파 세척 상자 보수)
초음파 첨가제 산업 (유지 보수, 혼 제조 및 개발)
연구 그룹 (압전 및 초음파 장치 개발)
R&D 부서 (제품 개발)
센서 제조 업체 (유지 보수, 품질 관리 및 수입 검사)

제조 업체는 일반적으로 개발, 제조 중 부품 튜닝 및 품질 관리를 위해 TRZ® 분석기를 구입합니다. 최종 사용자는 일반적으로 수입 검사, 유지 보수 및 독립적인 초음파 혼 제조를 위해 TRZ® 분석기를 구입합니다. 우리는 또한 R&D 부서 및 연구 그룹에 봉사한 경험이 있습니다. 이 경우 TRZ® Software BVD 등가 회로 도구가 특히 유용합니다.
