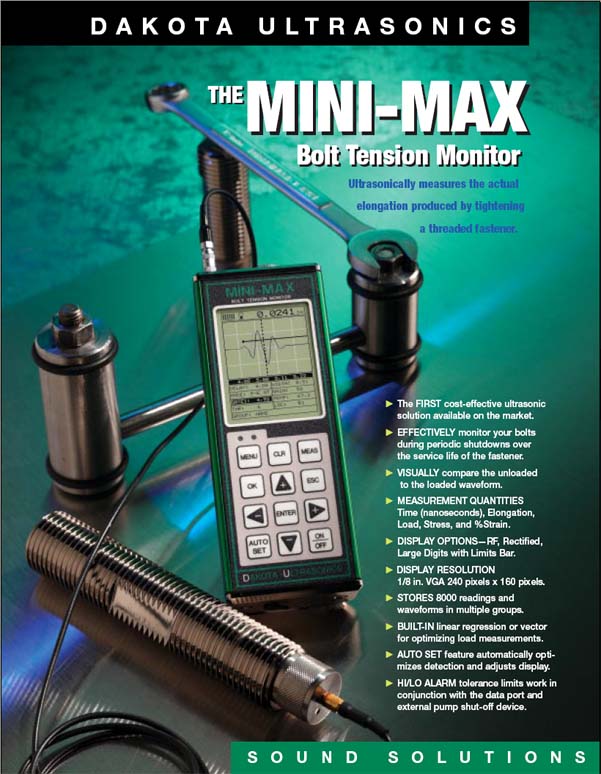

| 특 징 | ||||
3개의 AA 사이즈 알칼라인 혹은 Nicd 밧데리를 사용하는 휴대용
데이터 전송, 취득, 보고서 인쇄, 파형 관찰 / 인쇄를 위한 다기능 소프트웨어
디지털 신호 처리로 작동이 간단하며 탁월한 재현성과 간단한 calibration 가능
축력을 콘트롤하고 연구실에서 사용할 수 있는 0 ~ 10 볼트 아날로그 출력
세계 최초의 저가형으로 소형 측정기 |
||||

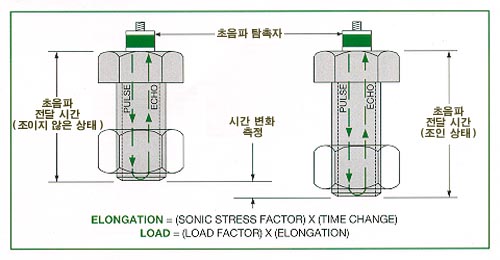

| 측정
원리 |
||||
|
|
||||
|
MAX로 25 mm에서 1,220 mm 길이의 볼트 축력 측정 가능
화스너가 조여짐에 따라 초음파가 화스너의 길이에 따라 시간 변화를 측정
내장된 마이크로 컴퓨터가 자동으로 시간 변화를 load, tensile stress, elongation 결과로 표시
고속 디지털 신호 처리 및 자동 진단으로 작동이 간편
내장된 데이터 저장 기능 및 RS-232와 아날로그 인터페이스로 어려운 볼트 측정이 간편하게 해결 |
||||
| 사 양 | ||||
|
사이즈 : 63.5(W) x 165.0(H) x 31.5(D) mm
무게 : 약 510 그램 (밧데리 포함)
케이스 : 압출 알류미늄 케이스
데이터 출력 : RS-232 출력, 윈도우 인터페이스 소프트웨어 |
||||
|
디스플레이 : LCD 백라이트 (62 x 45.7 mm)
파형 디스플레이 : 신호 분석 확인,탐촉자 접촉 상태 최적화
사용 주파수 : 1.0, 2.25, 5.0 및 10 MHz 자동으로 최대치와 위상 선택
펄서 : Square Wave Pulser
리시버 : 저잡음 프리 앰프, 자동 게인 조절
메모리 : 16 MB non-volatile ram 8,000개의측정값 저장
전원 : AA 사이즈 Nicd 밧데리 3개 사용
보증 기간 : 2년 | ||||
| 부속품 |
||||
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/sensor_025inch_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/sensor_0375nch_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/sensor_05inch_b.jpg onclick=self.close()>')) |
||
탐촉자 5MHz, 0.25" / 맥닛 타입 |
탐촉자 5MHz, 0.375" / 맥닛 타입 |
탐촉자 2MHz, 0.5" / 일반용 |
||
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/cable_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/pouch_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=minimax/temp_sensor_b.jpg onclick=self.close()>')) |
||
케이블 (M'dot to Lemo) |
파우치 |
온도 센서 |
||
 |
||||
