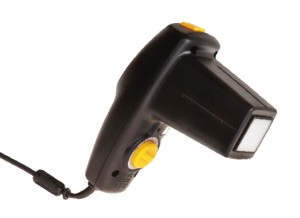

DolphiCam CF08은 CFRP(탄소 섬유 강화 플라스틱)를 8mm 두께까지 비파괴 검사할 수 있도록 설계된 이동식 및 인체 공학적인 초음파 카메라 시스템입니다. 고성능 신호 처리를 위한 전자 회로와 연관되어 사용되는 고유한 건식 및 습식 트랜스듀서 기술은 검사하는 재료의 상태를 확인하기 위해 의심되는 손상 영역의 고해상도 2D 및 3D 이미지를 생성하며, 효율적인 품질 보증을 수행하기 위한 제조 및 서비스 기술자에게 도움을 주고, 손상에 대해 최적의 수리 전략을 세우는 데 도움을 줍니다.

특  징

CFRP(탄소섬유 강화 플라스틱) 8.1mm 까지 측정
고해상도 2D & 3D 비디오 이미지
~16,000 (124 x 124) 트랜스듀서 소자
A-스캔, B-스캔 (수평 및 수직), C-스캔
매뉴얼 스티칭
진폭 및 초음파 여정 시간 표시
사용자 친화적이며, 비전문가도 쉽게 사용
소형 및 인체공학적



특장점
DolphiCam은 USB 포트를 통해 표준 윈도우 PC 및 태블릿에 연결할 수 있으며, 시스템을 유연하게 사용할 수 있도록 해줍니다. 실리콘 재료 기반의 매트형 탐촉자는 페인트 및 광택 코팅 표면에도 물이나 카플런트를 사용하지 않는 건식 카플링을 가능하게 합니다. 시스템은 물론 물 또는 카플런트를 사용할 수도 있습니다. Dolphicam을 사용하면 검사물 내부에 있는 결함, 손상 등의 위치는 물론 그 크기와 깊이도 한 눈에 볼 수 있으므로 수리 부분을 결정하거나 결함 손상 원인 분석 및 추후 품질관리를 위한 데이터를 수집하는데 귀중한 정보로 사용할 수 있습니다.습니다. A-scan 모드를 활용하여 검사물의 두께 분포를 확인할 수 있습니다.

DolphiCam 소프트웨어는 매우 높은 품질의 A, B, C-스캔 이미지를 생성합니다. 펄스 및 게이트 설정, 색상 임계값 및 다른 카메라 설정을 조정하여 재료의 결함을 쉽게 확인할 수 있습니다. 시스템은 초음파 신호의 크기 및 초음파의 여정 시간 모드를 지원합니다. 매뉴얼 스티칭 방식은 넓은 영역을 쉽게 커버할 수 있도록 지원합니다. 카메라 설정은 빠른 카메라 구성을 위해 쉽게 저장되고 검색됩니다. DolphiCam 3D 비주얼라이저는 재료 결함의 깨끗한 이미지를 생성하며, 쉽게 결함 분석을 수행하고 최적의 복구 전략을 수립하도록 합니다. 3D 이미지는 확대되거나 패닝 및 회전할 수 있습니다.

이미지 사진

비디오 보기
1. DolphiCam 소개
2. 개봉
3. 카메라
4. 시작하기
5. 보정 및스캐닝
6. 보링구멍 스캐닝
7. 충격손상 스캐닝
8. 3D 시각화
9. 카메라 돌보기
