프로브의 완벽한
디지털 위상 배열 솔루션

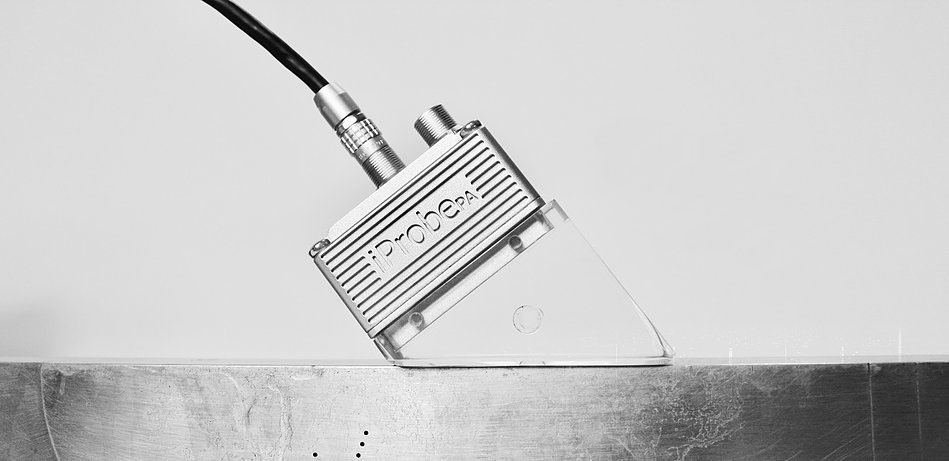

iProbePA는 프로브의 완벽한 디지털 위상 배열 솔루션입니다. iProbePA는 초음파 펄서 리시버 기능이 프로브 안에 모두 내장되어 있어 크고 값비싸며 무거운 장비를 필요로 하지 않습니다. iProbePA는 USB를 통해 랩톱 또는 태블릿에 연결한 후 매우 강력한 UltraPhase 소프트웨어를 사용하여 검사를 수행하기만 하면 됩니다.
기존의 위상 배열 프로브보다 크기가 큰 iProbePA는 다양한 주파수, 환경, 피치 및 엘리베이션과 함께 사용할 수 있습니다. Hi-Spec Systems社는 거의 모든 어플리케이션에 맞는 완벽한 웨지를 제공합니다.
특징

* 32 또는 64 어레이 프로브

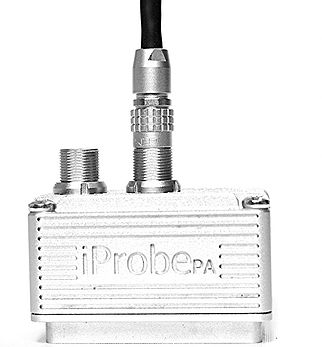

* 파워 및 데이터 전송을 위한 견고하고 신뢰성 있는 4핀 커넥터

* 작동 온도 범위: -20 °C (-4 °F) ~ 60 °C (140 °F)

* 단일 또는 다중 프로브 작동

* Sub-Sea iProbePA 사용 가능

* 표준 USB 케이블 길이 최대 10m

* 인코더 용 두 번째 커넥터

* UltraHub에 연결하여 최대 100m 연장 가능

* 직관적인 UltraPhase 터치 스크린 소프트웨어와 호환

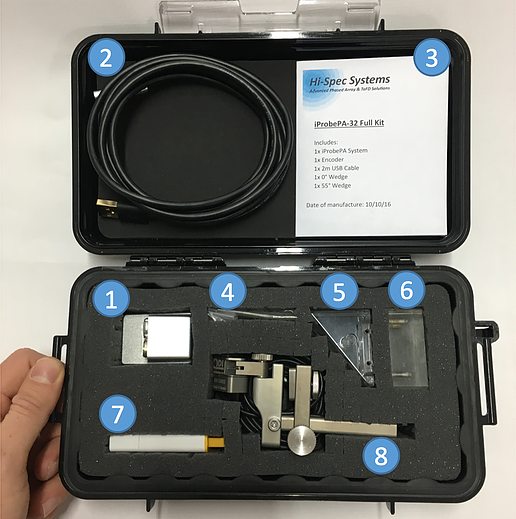

iProbePA 위상 배열 키트

키트에 포함된 내용물:

1. iProbePA 위상 배열 시스템 (32 또는 64 어레이)

2. USB - Lemo 케이블 (최대 10m 길이)

3. 라이센스 증명서

4. 웨지 스크류

5. 55° 웨지

6. 0° 웨지

7. UltraPhase 소프트웨어 USB 스틱

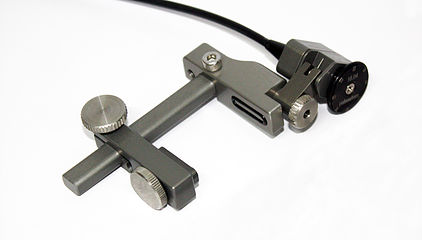

8. UltraClamp 인코더

9. 랩톱 또는 태블릿 (선택사항)

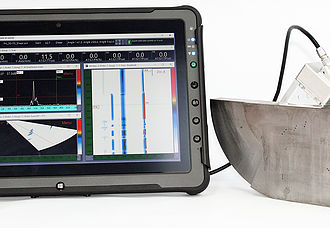

UltraPhase®, 위상 배열 검사를 위한
강력하며 기능이 풍부한
터치 스크린 소프트웨어 패키지

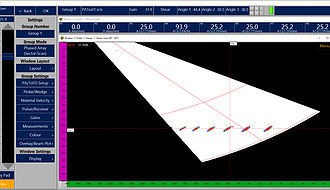

UltraPhase 소프트웨어는 직관적이며 사용하기 쉽고 매우 강력합니다. 매개 변수 조정, 자동 보고서 생성, 내장된 빔 추적 디자이너, 무제한 파일 크기 및 훨씬 더 많은 기능을 제공하는 동적 적응형 슬라이더 바와 같이 훌륭한 기능을 갖춘 UltraPhase 소프트웨어는 위상 배열 초음파 검사를 위한 완벽한 솔루션을 제공합니다.

코드 컴플라이언스를 위해 UltraPhase는 환경, 각도, 웨지, 재질 속도 및 Time-Corrected-Gain(TCG)에 대한 완벽한 보정 유틸리티도 제공합니다.

결함 특성화를 위해 UltraPhase는 사용자가 결함을 특성화하고 기록할 수 있는 결함 표시 유틸리티를 제공합니다. 표준 또는 사용자 정의 dB 사이징 방법을 사용하면 모든 결함 표시마다 표 형식 및 그래프 형식의 영구적인 기록을 생성할 수 있습니다. 표 출력을 보고서 생성기에 추가할 수 있습니다.

UltraPhase는 다중 프로브를 지원합니다. 8개의 다른 설정 그룹을 사용하여 시험 중인 재료를 확실하게 검사할 수 있습니다.

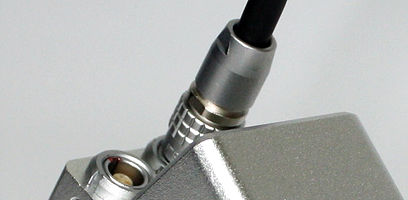

USB 인터페이스는 케이블 길이 또는 환경에 관계 없이 신호 품질을 유지

기존의 위상 배열 트랜스듀서는 감쇠가 크며 취약한 멀티 코어 동축 케이블을 사용하여 심각한 신호 품질 저하를 일으킵니다. 케이블이 길 수록 악화됩니다.

iProbePA 트랜스듀서는 순수한 디지털 인터페이스를 사용하므로 케이블 길이 또는 노이즈 전기 환경에 관계없이 프리미엄 신호 품질을 보장합니다. 일체형 Lemo 커넥터를 사용하면 케이블을 간단히 변경하여 다양한 케이블 길이를 수용할 수 있습니다.

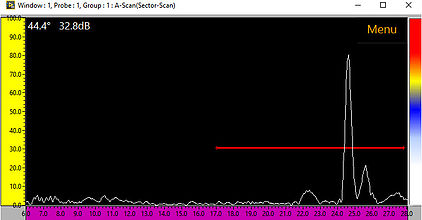

고속 디지털화 및 신호 처리로 정확도와 해상도 향상

iProbePA 트랜스듀서의 고속 디지털화 및 고급 신호 처리 기술을 사용함으로써 신호 품질이 기존 아날로그 트랜스듀서와 비교하여 상당히 향상되었습니다.

내장형 고속 USB 인터페이스를 통해 iProbePA는 최소 사양 노트북/태블릿에 연결할 수 있습니다. 프로브에 필요한 모든 전원은 USB 인터페이스를 통해 공급됩니다.

내장형 인코더 인터페이스로 완전히 인코딩된 스캐닝

iProbePA에는 완전히 인코딩된 스캔을 허용하는 통합 직각 위상 인코더 인터페이스가 표준으로 제공됩니다. UltraClamp 및 UltraBug 스캐너를 포함한 대부분의 인코더 및 스캐너와 호환됩니다.

빠르고, 정확하게 인코딩된 스캔을 쉽게 수행할 수 있습니다. 위치 데이터는 항상 초음파 데이터와 함께 저장되어 데이터 수집 및 오프라인 데이터 분석 중에 위치 무결성을 유지합니다.





데이터 시트 다운로드
