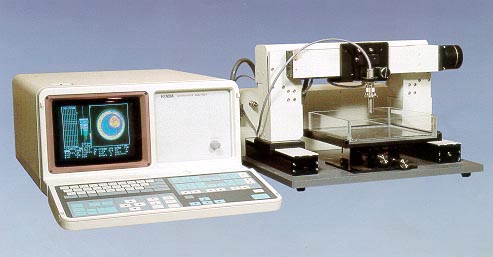

특  징
  A / B / C 스코프 리얼 타임 표시
  최대 8개의 분할 화면 디스플레이
  폴리머 탐촉자
  B 스코프 확대 기능
  작동하기 쉬운 키보드
  3가지의 샘플링 방법 (커저 샘플링, 게이트 샘플링, follow-up 게이트 샘플링)


  검사물 : 세라믹
  사용 주파수 : 25 MHz
  검사 내용 : 세라믹과 금속의 불완전 접착
  스캐닝 범위 : 50 mm x 50 mm 		   검사물 : CFRP
  사용 주파수 : 10 MHz
  검사 내용 : Layer 박리 및 크랙
  스캐닝 범위 : 25 mm x 25 mm

  검사물 : 세라믹 전자 부품
  사용 주파수 : 25 MHz
  검사 내용 :  Layer 내부에서의 세라믹과 전자부품의 박리
  스캐닝 범위 : 18 mm x 18 mm		   검사물 : Wafer
  사용 주파수 : 25 MHz
  검사 내용 : Wafer의 불완전 접착에 의한 경계면 기공
  스캐닝 범위 : 50 mm x 50 mm


  Options

 Probes  · A wide variation of probes from 10 to 100 MHz.
 · The most suitable one can be selected depending on
    the material of a sample or the size/depth of a flaw.
 Electronicscanning
 linear probe
 for HA-701
 (to be available)		  · A 25 MHz linear probe for stage scanning.
 · It is possible to reduce image,
   processing time considerably.
 · This probe can be used for B scope image as well.
 Small rotary stage  · Scanning stage used for cylindrical objects such as
    pipes or round bars.
 Memory card
 for HA-701
 (to be available)		  · Software extension is possible with ROM.
    Image data can be stored in RAM.
 Rack for HA-701  · Creating space for optional devices.
    Easy to carry.

P
r
i
n
t
e
r
s

  Color printer  · Images displayed on the monitor can be printed out
   in colors or in black & white.
 · The printed images can be stored for later reference
   or used for presentation.
 B/W video
 printer
 for HA-701
 Transmitter/receiver
 TRX2
 for HA-701		 　  · Using a high frequency sensor, high-resolution and
    high-precision flaw detection is possible.
 · Best used for detecting a flaw directly under surface
    or a minute one.
 Image processing
 softwares		 　  · Zoom in, zoom out, topograph, image transfer,
   image inversion, image filtering, threedimensional
   display, image calculation, measurement of sonic
   velocity and thickness, etc.







4단계 포커스

 탐상 깊이에 따라 4단계로
 포커스를 선택
A 스캔과 동시에 디스플레이

 A 스코프가 동시에 표시되므로
 신속하고 정확한 판단이 가능


  특  징
  전자 집속 탐촉자 사용
  탐촉자를 검사물에 대면 B 스코프가 칼라 화상으로 표시되는 간편한 작동
  콤팩트한 구조
  3.5 MHz 스탠다드 탐촉자 및 5, 7.5 MHZ 옵션 탐촉자


  HA-501의 적용
  Resin, 세라믹, 주물, 금속, 신소재, 콤포지트 등에서 기공, 크랙, 이물질 개재와 같은
      내부 결함 탐지
  내부 결함의 깊이 측정


  HA-501의 적용례

  검사물 : acrylic resin
  검사 내용 : 시편에서 수직, 수평의 1mm 직경의 홀 탐지		   검사물 : nylon resin
  검사 내용 :100mm  깊이에 있는 기공 탐지

  검사물 : nylon resin
  검사 내용 : 30과 70mm 깊이에 있는 기공 탐지		   검사물 : nylon resin
  검사 내용 : 60mm 두께 재질의 바닥에 있는 기공 탐지
