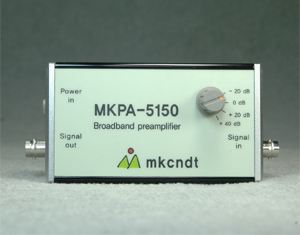

엠케이씨에서 개발한 MKPA-5150 광대역 프리앰프는 노이즈가 적으며 신뢰성이 우수하다.
-20 dB, 0 dB, +20 dB, +40 dB로 증폭이 가능하며 DC ± 15 V DC 전원을 사용한다.
20 kHz에서 5 MHz 주파수 사용 범위를 가지고 있으므로 음향 방출 검사 장비나 비교적 낮은 범위의 초음파를 사용할 때 센서로부터 받은 작은 신호를 증폭하여 보내는데 매우 유용하게 사용된다.
주파수별 주문 제작도 가능하다.
클릭하면 확대됨
　
MKPA-5150의 사양
게인 : -20 dB, 0 dB, +20 dB, +40 dB

　

 커넥터 : 신호입력 - Single ended BNC
             신호출력 - Single ended BNC
             전원- 4 pin LEMO
입력 : 10 ㏀ Impednce DC coupled
주파수 응답성 : 5 MHz bandwidth
20 kHz - 1.2 MHz Tested Linearity

노이즈 : 5.0 mV peak-peak at the output with 40 dB gain

전원: ± 15 V DC

　

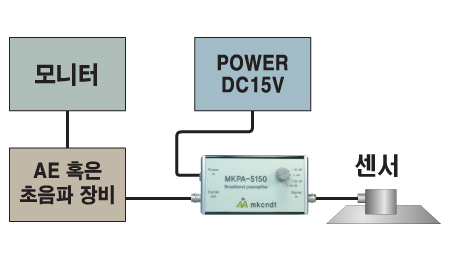

연결 다이아그램




　


옵 션

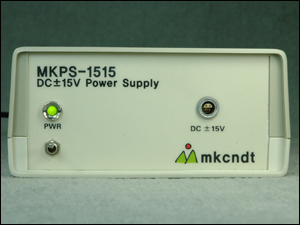

MKPS-1515 전원장치(클릭하면 확대됨)

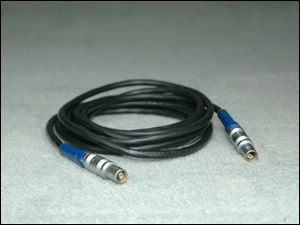

연결 케이블(클릭하면 확대됨)

　

　
　

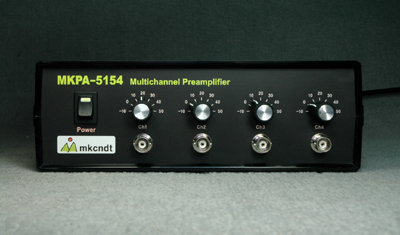

4개의 센서로부터 받은 신호를 증폭
각 채널별 -10dB ~ 50dB 선택
전원 AC 110~220V
(DC 6V ~12V 사용가능)

클릭하면 확대됨     센서 (클릭하면 확대됨)
　

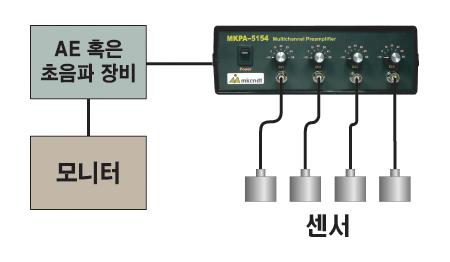

연결 다이아그램



　

　
　

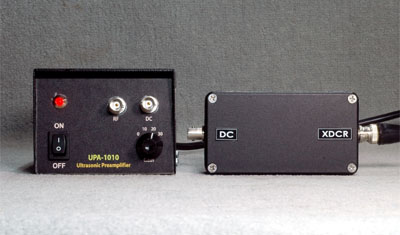

주파수 범위: 10 KHz - 10 MHz
Gain: 0 dB - 30 dB
전원 및 신호처리:
              전원 및 신호 혼합방식

클릭하면 확대됨
　

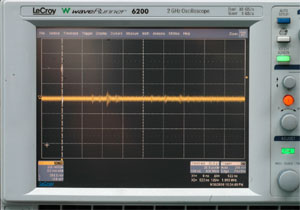

증폭전

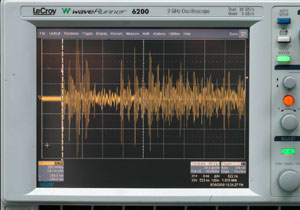

증폭후

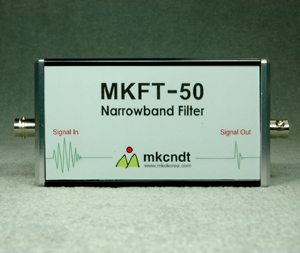

원하는 주파수만을 선택하여 탁월한 신호 취득
Cut off 게인비 : -55dB (요구 수준 조정 가능)
입출력 커넥터 : BNC
입출력 임피던스 : 50 Ω
주파수 : 사용자 요구 주파수 범위

　
클릭하면 확대됨              뒷면
　
 필터링 예

최대점

-3dB low

-3dB high
