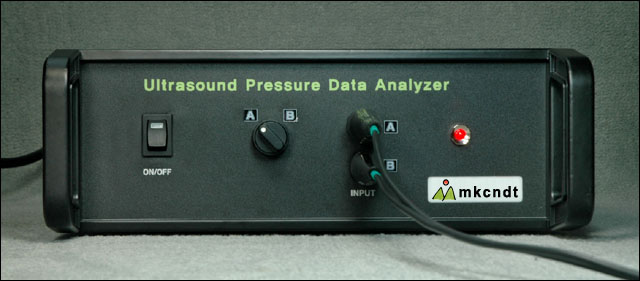

(클릭하면 확대된 사진을 볼 수 있음)



초음파는 세척 및 멸균에서 탁월한 효과를 발휘한다. 하지만 초음파가 지나치게 센 경우 발진자가 빨리 망가지거나 세척물이 손상을 입는 원인이 된다. 반면에 초음파가 적정 수준보다 약하면 세척 혹은 멸균 효과가 없게된다.
엠케이씨에서 개발한 MKUA-1010은 1kHz∼100kHz의 초음파를 분석할 수 있는데 일반적으로 초음파 세척기, 초음파 멸균 장치 등의 발진자에서 발생된 초음파를 분석하며 사용 주파수를 kHz로 파형의 크기를 mV로 볼 수 있으며 내장된 DSP 보드를 사용하여 PC 화면에서 생파형을 관찰할 수 있다.
엠케이씨에서는 회로 개발부터 PCB 아트웍, 회로 제작 등 모든 작업을 자체적으로 하고 있기 때문에 사용자가 원하는 사양으로 기능을 주문 제작할 수 있으며 원하는 형태로의 제작도 가능하다. 수신된 신호를 DSP 보드만을 사용하여 분석할 수 있으며 입력 신호가 작은 경우 수신부에 프리앰프를 장착하여 일단 신호를 증폭한 DSP 보드를 거친 후 분석할 수도 있다. 다채널 모듈을 사용하면 여러 개의 수신 신호를 취득 하여 비교 분석할 수 있다.


MKUA-1010의 특징
낮은 주파수부터 높은 주파수까지 탁월한 파형 취득 가능
폭넓은 게인 조정 범위
DSP 보드로 취득한 파형을 디지털로 변환
PC나 노트북에서 프로그램을 사용하여 취득한 데이터 분석
견고한 알루미늄 케이스

MKUA-1010의 사양

Pulse type: Negative Spike Pulse & Toneburst
Pulse Amplitude: -590 to -800V into 50Ω
Pulse Energy: Selectable in 4 steps
Damping: 0-10kΩ(pulse echo mode)
Pulse Repetition Rate: Internal; 15Hz∼5kHz
Gain: 0 to 78dB in 2dB steps
Receiver bandwidth: 0.01∼25MHz
Output Voltage: ±5V max into 50Ω
Filter: HPF, LPF, selectable in 6 steps
Dimension: 245 x 300 x 95 mm
Weight: 4.35 kg

MKUA-1010의 키트의 구성

MKUA-1010 본체
전원 코드
수신용 탐촉자 (옵션)
운영 및 분석 프로그램 (옵션)
사용설명서

MKUA-1010의 적용례
(사진을 클릭하면 확대됨)

뒷면 패널

표시 화면

방수용 하이드로폰


기타 모델 (사진을 클릭하면 자세한 내용을 볼 수 있음)

초음파 펄서/리시버 MKPR-1025

다채널 모듈 MKPR-1020

내장형 모듈 MKPR-1005
