Ultrabolt-2020의 사양


PULSER
● Amplitude: 350volts into 50Ω
● Energy: High (Square Pulse Width 150㎱) Low (Spike Pulse Energy)
● Repetition Rate: 100Hz
● Pulse Rise Time: Less than 15ns
● Damping: 30, 35, 40, 50, 70, 100, 190, 900Ω


RECEIVER
● Tuned Frequencies: 5MHz
● Gain: Adjustable 0 to +80㏈ in 1㏈ steps
● High-Pass Filter: 6.5MHz
● Low-Pass Filter: 3.5MHz
● Display Output: Detected RF


COMPUTER
● USB interface
● Bandwidth : 50 MHz maximum
● Maximum sampling rate : 200 MS/s


Miscellaneous
● Power: DC 7.2V (Ni-Cd Battery)
● Charge: DC 12V Adaptor
● Operating Temperature: 0°C to +50°C
● Dimensions: H 115mm x W 304mm x L 387mm
● Weight: 5kg

Ultrabolt-2020의 특징


초음파를 이용하여 볼트의 체결 축력을 측정
볼트가 체결된 상태에서 비파괴적으로 측정
볼트에서의 초음파 전달 시간, 엘롱게이션, 로드, 스트레스 및 스트레인 % 측정

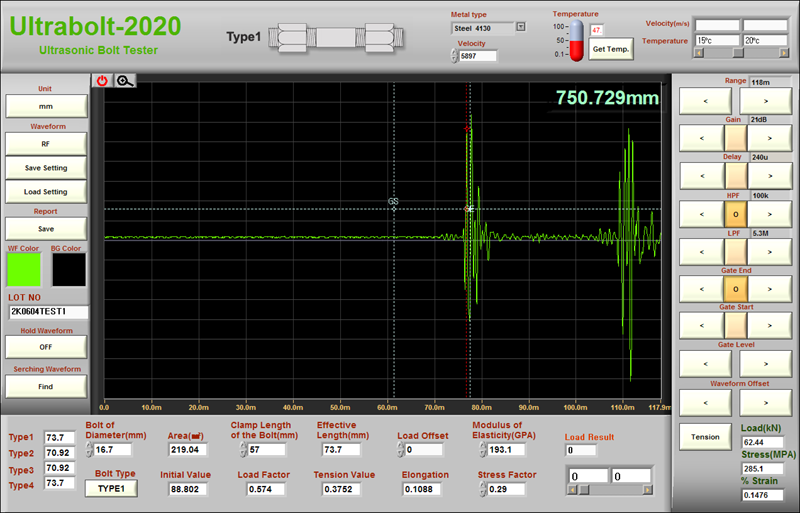

초음파의 반사 상태를 A-스캔 화면으로 모니터링
측정한 데이터를 노트북이나 PC로 전송 및 저장
견고하며 휴대하기 간편한 알루미늄 하우징


Ultrabolt-2020의 기본 구성

측정 장비 본체
초음파 탐촉자
연결 케이블
분석용 컴퓨터
초음파 커플런트
충전용 어댑터(2)
사용 설명서
보관용 가방

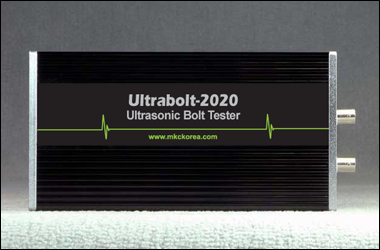

Ultrabolt-2020 측정기 본체

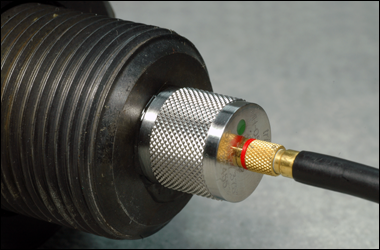

  초음파 탐촉자 센서

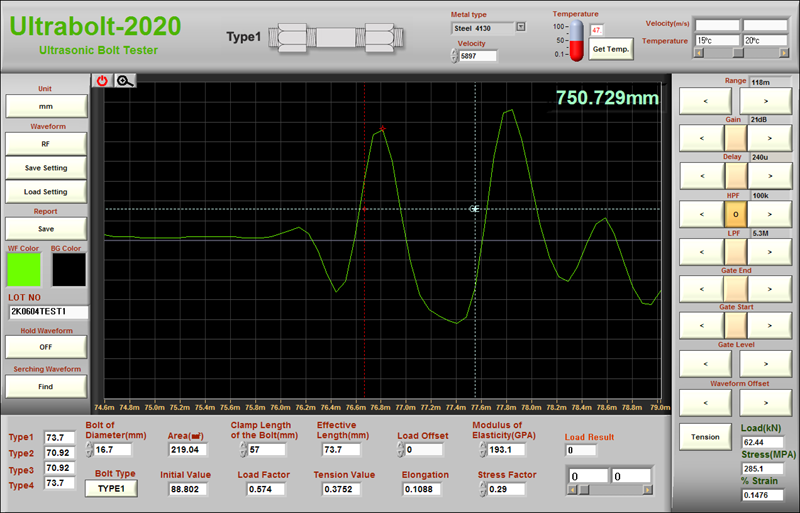

Zoom 화면 (PC화면)

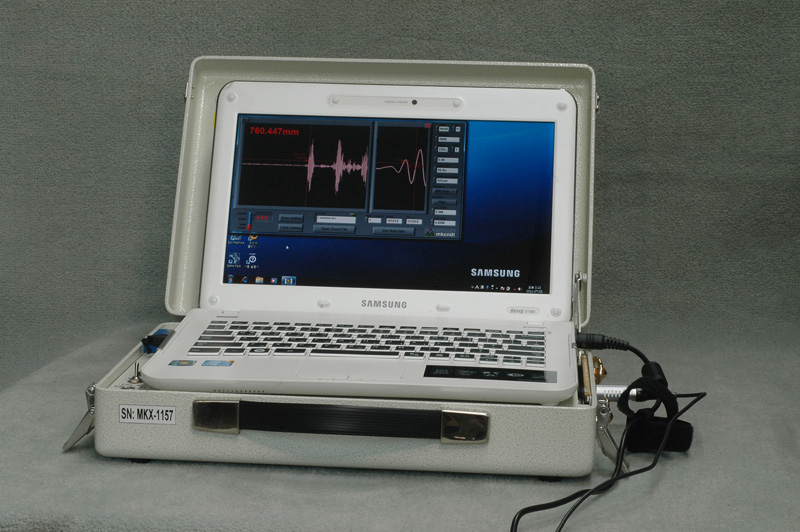

휴대용 Ultrabolt-2020

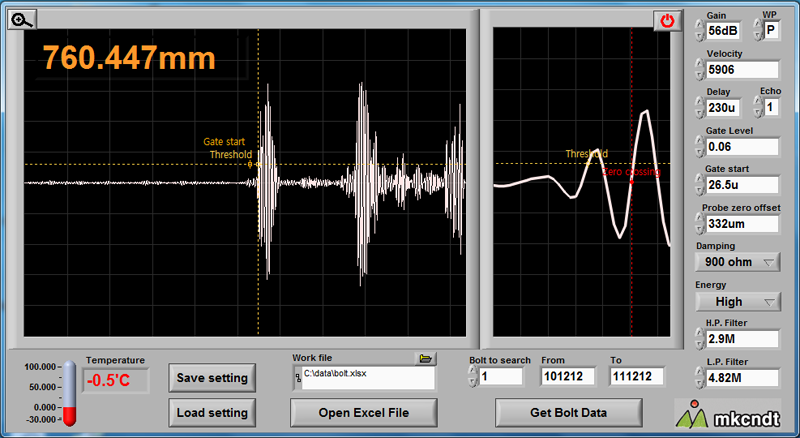

파형
