초음파 세척에 있어서 초음파의 음압은 매우
중요한데 이를 정량화하기 위해서는 수조 내에
센서를 넣어 측정해야 합니다. Ultraman-300은
자체적으로 개발한 하이드로폰을 사용하여
 초음파의 음압 분포를 정밀하게 측정할 수 있
도록 디자인 되었습니다.
하이드로폰에는 초음파 수신 센서가 내장되어
있어 수조 내의 초음파를 수신하여 전기적인
신호로 바꾸어주게 됩니다.
Ultraman-300 본체는 이를 수신한 후, 증폭한
다음 mV로 표시하게 됩니다.
Ultraman-300을 이용하면 전체적인 음압 분포,
초음파의 전달 상태, 발진자의 이상 유무를
확인하여 초음파 세척기를 효율적으로 관리할
수 있습니다.

　
Ultraman-300의 특징
  독특한 디자인의 센서로 측정 정밀도 향상
  밝고 선명한 LCD 디스플레이로 작업이 용이
  인체 공학적으로 디자인된 하이드로폰으로 검사 작업이 용이
  현장에서 사용하기에 적합하도록 디자인된 알루미늄 케이스
  측정값을 홀드할 수 있는 기능
  초음파의 음압을 0.1 ~ 99.9 , 100 ~ 1,999 mV 범위 표시
  10 kHz ~ 5 MHz 범위 측정
  소형, 경량의 휴대용으로 사용이 간편
  튼튼한 구조의 하이드로폰
  초음파의 음압을 정밀하게 수신하는 하이드로폰
  어두운 곳에서도 밝게 볼 수 있게 하는 미려한 감각의 LED 백라이트
  본체의 수신부에 XTR 커넥터를 적용하여 착탈이 간편
  Low Battery 상태 표시

　

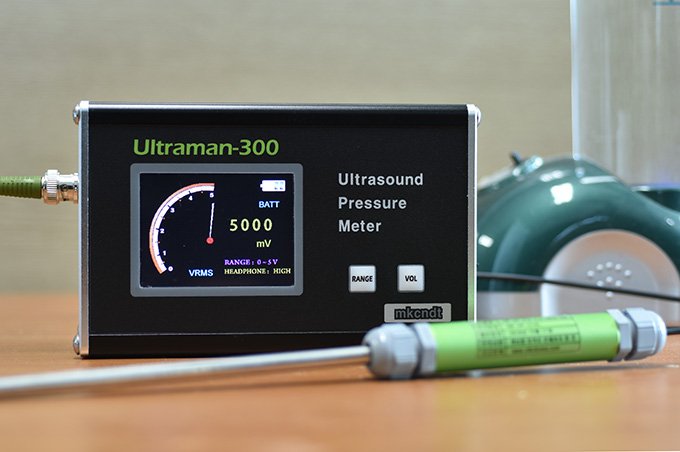

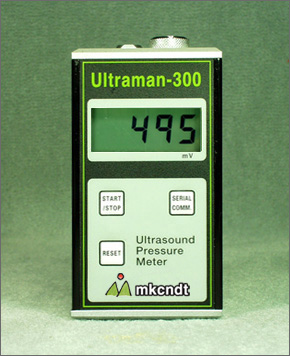

본체와 하이드로폰 센서
click to enlarge   		Ultraman-300을 사용하고 있는 모습 초음파 세척 수조 내에  음압을 측정



키트의 구성

  초음파 음압 측정기 본체
  스탠다드 하이드로폰 센서  - 20 cm
  L자형 하이드로폰 센서 (옵션)
  장거리 하이드로폰 센서 - 40 cm (옵션)
  센서 케이블
  충전용 아답터
  휴대용 파우치
  보관용 목재 케이스 (옵션)
  사용설명서


　
Ultraman-300의 사양
  음압 측정 범위 : 1 - 1,999 mV
  주파수 측정 범위 : 10 kHz - 5 MHz
  측정 정밀도 : ±3% (※ 초음파 세척기의 구조에 따라 달라질 수 있음)
  측정 회수 : 2회 / 1초
  분해능 : 1 mV
  사이즈 : 113 x 64 x 32 mm
  무게 : 250 g
  전원 : 1.5V (AA 밧데리 x 2)
  하이드로폰

스탠다드 하이드로폰

 316 스텐 하이드로폰(옵션)
　
  실용 신안 등록 번호 : 0305938

  특허 출원 번호: 10-2002-0072129

  케이스 실용 신안 등록 번호 : 0277262
  케이스 의장 등록 번호 : 0316340
