재료나 물질의 탄성 계수를 측정하는 방법에는 여러 가지가 있는데 여기서는 일반적인 초음파의 종파와 횡파를 사용한 방법에 대해 소개합니다. Elastic Modulus를 구하는 가장 보편적인 방법은 초음파 펄서 리시버, 초음파 종파 탐촉자, 초음파 횡파 탐촉자 (Shear Incidence), 초음파 케이블 및 커플런트를 사용하는 방법입니다. | ||||||||||||||
| ||||||||||||||

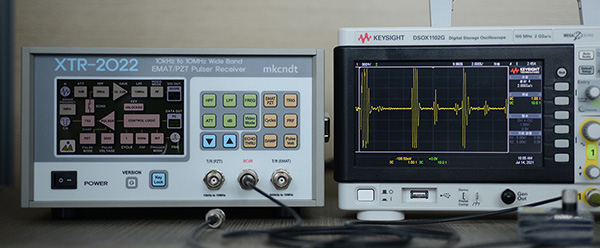

| MKUE-2101 초음파 탄성 계수 측정 장치 | ||||||||||||||

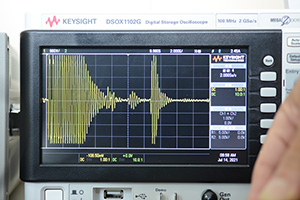

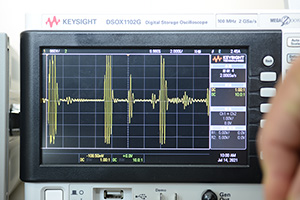

초음파 펄서 리시버, 초음파 종파 탐촉자, 초음파 횡파 탐촉자 (Shear Incidence), 초음파 케이블 및 커플런트를 사용하는 방법인데 파형을 관찰하기 위해서는 오실로스코프가 필요합니다. 논문 작성이나 연구에서 많이 사용하는 방법입니다. 일반적으로 금속이나 세라믹, 플라스틱인 경우 아래와 같이 구성할 수 있습니다.
| ||||||||||||||
 초음파 펄서 리시버 (XTR-2020 Ultrasonic Pulser Receiver/mkcndt-추천) 초음파 종파 탐촉자 (MKS-59, 5MHz, 0.25" Contact-추천) 초음파 횡파 탐촉자 (MKS-32, 5MHz, 0.25" Shear Incidence-추천) 초음파 케이블 (BCM-2074, BNC to Microdot Cable-추천) 커플런트 (HC-500, Honey Couplant-추천) 오실로스코프(Keysight DSOX 1102G, 100MHz, 2 Channel 혹은 그 이상-추천)
| ||||||||||||||
| ||||||||||||||

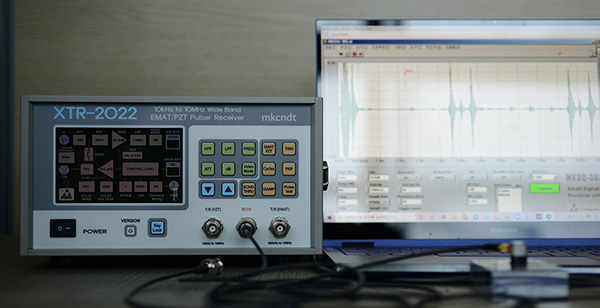

| MKUE-2102 초음파 탄성 계수 측정 장치 | ||||||||||||||
초음파 펄서 리시버, 초음파 종파 탐촉자, 초음파 횡파 탐촉자 (Shear Incidence), 초음파 케이블 및 커플런트를 사용하는 것은 같은데 데이터를 PC로 전송하여 PC에서 자동 계산 및 관리, 저장할 수 있도록 한 것입니다. 이 경우 PC와 프로그램을 포함하게 되며 많은 수량을 검사하는데 유용합니다. 일반적으로 아래와 같이 구성됩니다.
| ||||||||||||||
| 초음파 펄서 리시버 (XTR-2020 Ultrasonic Pulser Receiver/mkcndt-추천) 초음파 종파 탐촉자 (MKS-59, 5MHz, 0.25" Contact-추천) 초음파 횡파 탐촉자 (MKS-32, 5MHz, 0.25" Shear Incidence-추천) 초음파 케이블 (BCM-2074, BNC to Microdot Cable-추천) 커플런트 (HC-500, Honey Couplant-추천) PC 혹은 노트북
| ||||||||||||||
 | ||||||||||||||

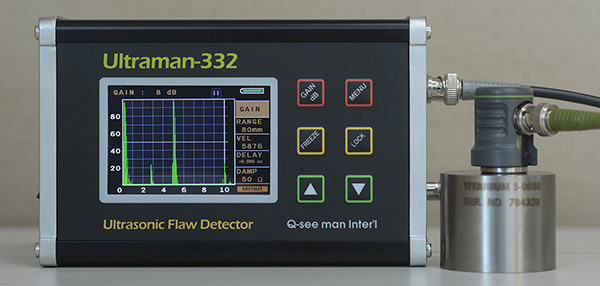

| MKUE-2103 초음파 탄성 계수 측정 장치 | ||||||||||||||
초음파 탐상기, 초음파 종파 탐촉자, 초음파 횡파 탐촉자 (Shear Incidence), 초음파 케이블 및 커플런트를 사용하는 것인데 가장 비용을 적게 들일 수 있는 장점이 있습니다. 간이식으로 많은 수량을 검사하는데 유용합니다. 일반적으로 아래와 같이 구성됩니다.
| ||||||||||||||
| 초음파 탐상기 (Ultraman-332/mkcndt-추천) 초음파 종파 탐촉자 (MKS-59, 5MHz, 0.25" Contact-추천) 초음파 횡파 탐촉자 (MKS-32, 5MHz, 0.25" Shear Incidence-추천) 초음파 케이블 (BCM-2074, BNC to Microdot Cable-추천) 커플런트 (HC-500, Honey Couplant-추천)
| ||||||||||||||
 | ||||||||||||||

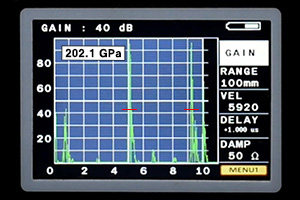

| MKUE-2104 초음파 탄성 계수 측정 장치 | ||||||||||||||
초음파 탄성 계수 측정 탐상기, 초음파 종파 탐촉자, 초음파 횡파 탐촉자 (Shear Incidence), 초음파 케이블 및 커플런트를 사용하는 것인데 2104 타입은 두 개의 게이트를 조정하여 종파와 횡파에서의 속도를 구한 후 입력된 공식에 의하여 탄성 계수를 화면에 표시하는 것입니다. 단점으로는 화면이 작고 분해능이 좋지 읺기 때문에 정밀한 측정에는 적합하지 않을 수 있습니다. 아래와 같이 구성됩니다.
| ||||||||||||||
| 초음파 탄성 계수 측정기 (Ultraman-2014/mkcndt-추천) 초음파 종파 탐촉자 (MKS-59, 5MHz, 0.25" Contact-추천) 초음파 횡파 탐촉자 (MKS-32, 5MHz, 0.25" Shear Incidence-추천) 초음파 케이블 (BCM-2074, BNC to Microdot Cable-추천) 커플런트 (HC-500, Honey Couplant-추천)
| ||||||||||||||
| ||||||||||||||
EMAT, 초음파 공명을 이용한 탄성 계수 측정 장비를 구성하고자 하는 경우는 별도로 문의해 주시기 바랍니다.
| ||||||||||||||
