시스템 특징
XTR-2025 Ultrasonic Transducer Analysis System은 XTR-2020 Pulser Receiver 와 연결하여 RF 출력으로 별도의 Spectrum Analyzer 없이 초음파 탐촉자의 주파수 특성을 분석할 수 있는 장비입니다.

Signal Digitizer XTR-0005는 저 노이즈 기술로 설계되었으며 12Bits 100MSPS로 동작하는 ADC와 실시간 동작이 가능한 FPGA 및 고속의 USB 3.0 Interface를 지원하는 PC와의 연동을 통하여 실시간으로 탐촉자의 주파수 특성을 분석할 수 있습니다.

이미지를 클릭하면 확대됩니다.

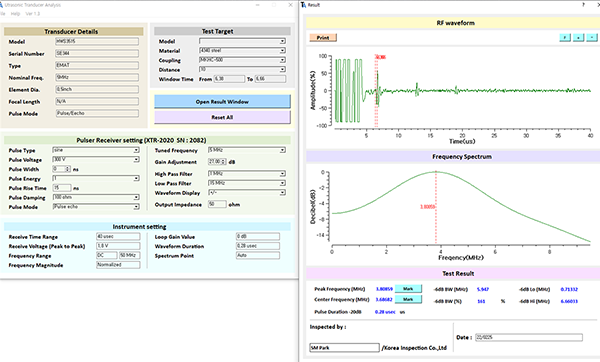

TA Program Test Result
  ■ Peak Frequency: 탐촉자의 Peak Frequency를 표시합니다. (단위: MHz)
  ■ Center Frequency: 탐촉자의 Center Frequency를 표시합니다. (단위: MHz)
  ■ Bandwidth: –6dB Low Frequency와 High Frequency의 평균값입니다.
  ■ Pulse Duration: Start Time와 End Time과의 간격을 의미합니다.
  ■ -6dB Lo: -6dB Low Frequency를 표시합니다. (단위: MHz)
  ■ -6dB Hi: -6dB High Frequency를 표시합니다. (단위: MHz)

위의 윈도우 왼쪽 화면과 같이 입력한 초음파 프로브 detail과 Pulser Receiver의 세팅 값을 표시하고 오른쪽 화면과 같이 초음파 탐촉자의 분석 결과를 표시합니다.

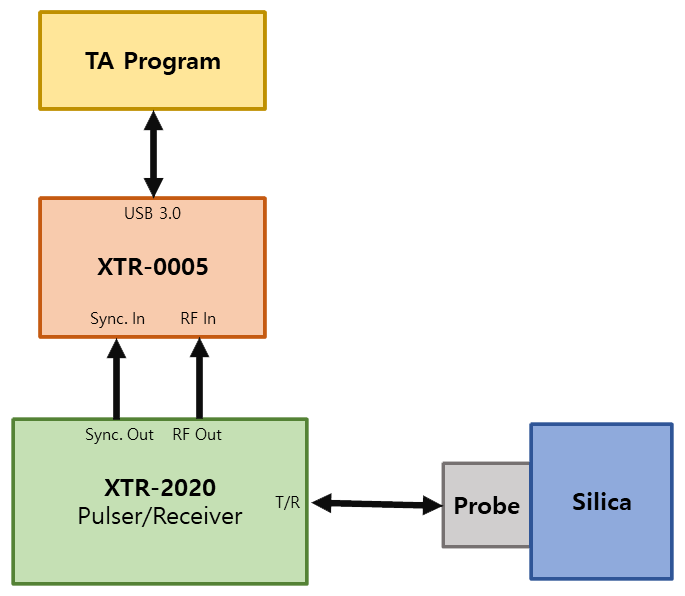

시스템 구성

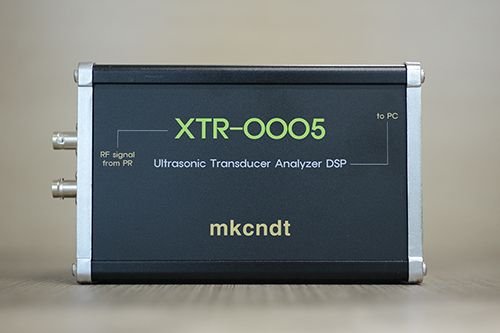

XTR-0005 & TA 개요
XTR-2025 Transducer Analyzer는 Pulser Receiver와 연결하여 사용하며 별도의 Scope와 Spectrum Analyzer 없이 탐촉자의 주파수 특성을 분석할 수 있는 제품입니다.

특별히 저 노이즈 기술로 설계되었으며 12 Bits 100 MSPS로 동작하는 ADC와 실시간 동작이 가능한 FPGA 및 고속의 USB3.0 Interface를 지원하여 PC와의 연동을 통하여 실시간으로 탐촉자의 주파수 특성을 분석할 수 있습니다.

사진을 클릭하면 확대됩니다.

사양 (Specifications)
모델 (Model) XTR-0005
ADC Sampling Rate 100MSPS
ADC Buffer Size 8KBytes
RF Input Voltage Rang Peak to Peak 1.8V(Max.)
Nominal Input Impedance 50Ω
Sync Input Voltage Level TTL 3.3V ~ 5V
USB Interface USB3.0 (Max. 5Gbps)
Power DC5V, 0.5A
Dimension H15 x W92 x D155
Operating Temperature 0°C to +50°C
Display Output Signal Wave, Spectrum

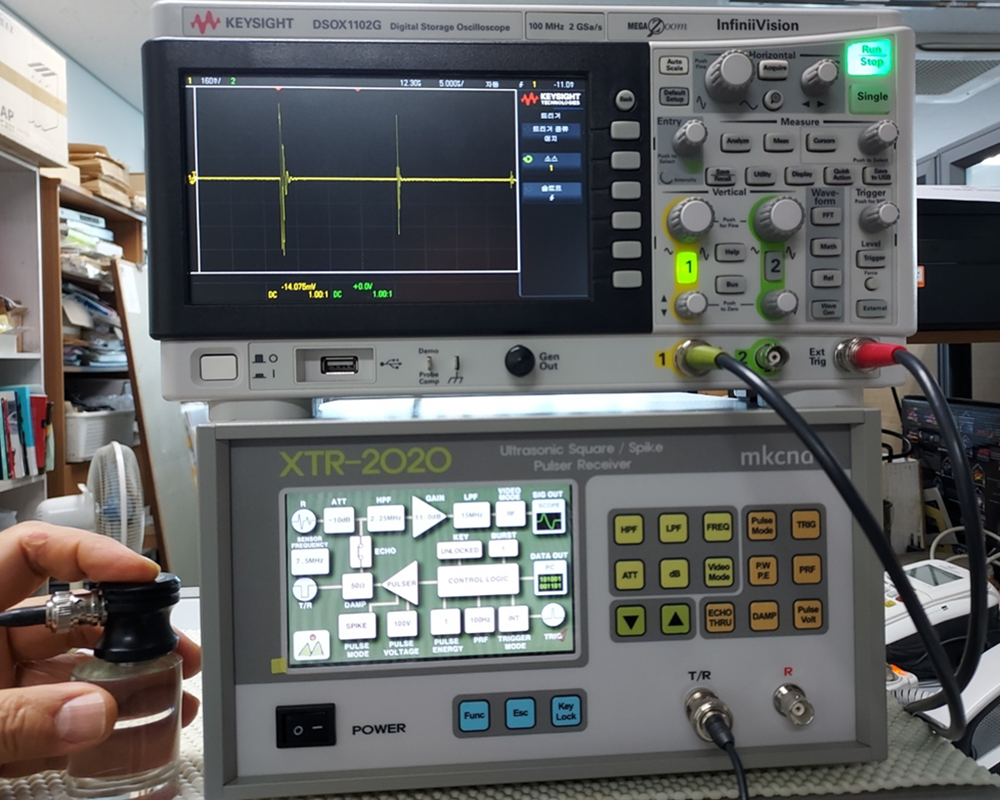

시스템 사용
사진을 클릭하면 확대됩니다.

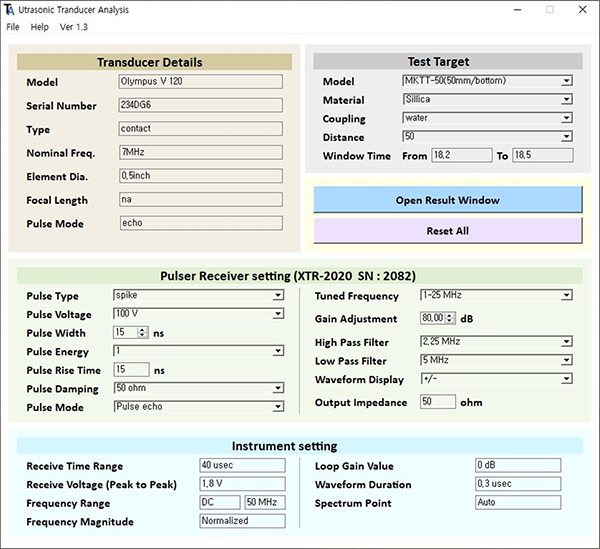

TA Analyzer Setting & Result
이미지를 클릭하면 확대됩니다.

TA (Transducer Analyzer) Program
Program은 Windows 10, 64 비트 OS에서 사용 가능함.

1) Transducer Detail & Pulser Receiver Setting
2) Spectrum FFT analysis and display
3) Test Result documentation
