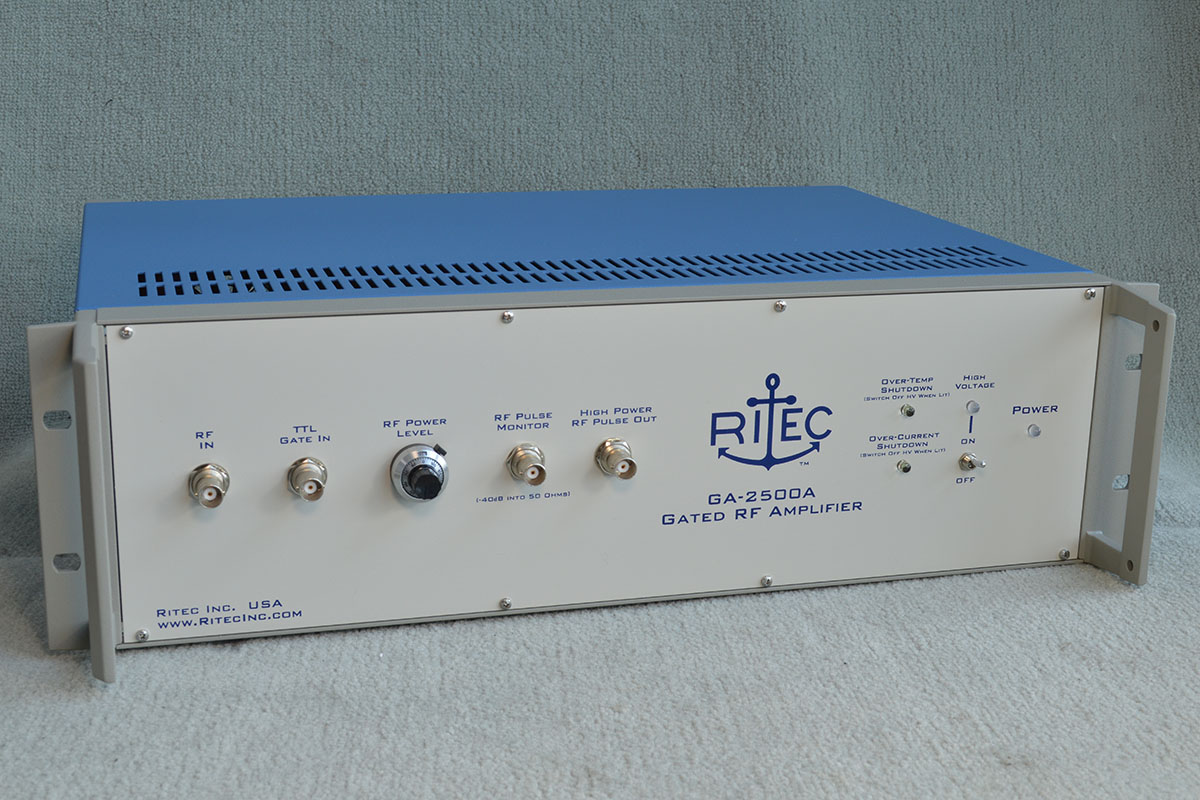

모델 GA-2500A Gated RF 증폭기는 연속파(CW) RF 신호 또는 외부에서 생성된 RF 톤버스트로부터 파생된 고진폭 무선 주파수(RF) 톤버스트를 생성하도록 설계된 고전력, 제한 듀티 사이클 계측기입니다. 이 장비는 버스트 또는 CW 신호와 일관된 외부 TTL 레벨 게이트가 필요합니다. 출력 신호를 검사하기 위한 -40dB 모니터 포인트가 전면 패널에 제공됩니다.

적용되는 주파수 범위는 400W 또는 1.5kW 출력용으로 구축된 경우 2디케이드(100배)입니다. 5kW 출력을 위해 구조화된 경우, 1디케이드(10배) 주파수 범위가 제공됩니다. 5kW 출력은 1400V 피크-투-피크 50Ω에 해당합니다. 전면 패널의 10턴 포텐쇼미터가 출력 레벨을 제어합니다. 총 최대 이득은 약 60dB입니다. 최대 출력에는 ~1V 피크-투-피크의 신호 입력이 필요합니다.

이 장비는 개방 회로 및 출력 단락 회로로부터 보호됩니다. 또한 자동 셧다운 회로 2개를 사용하여 과도한 온도 및 과도한 전류로부터 보호할 수 있습니다. 고전압 스위치를 순환하면 기기가 작동 상태로 재설정됩니다.



특징

5kW까지의 출력 파워
트루 게이트(True Gated) 증폭기
40kHz까지의 주파수 다운
여러가지 전원 구성 가능






GA-2500A의 한글 사용 설명서입니다. 엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.

Dr. petersen xxxx

GA-2500A의 new version 사용 설명서입니다. 엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.
