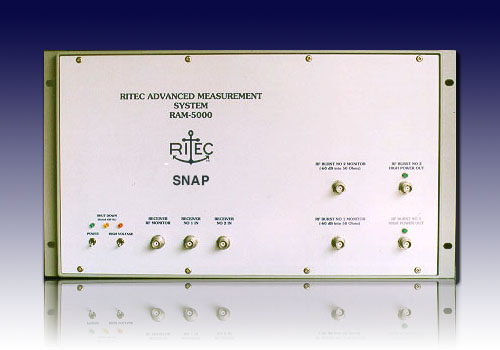

비선형 음향 연구를 위한 RAM 5000 SNAP 시스템

  재료의 비선형적 성질을 이용한 특성 분석
  고조파(하모닉) 주파수 분석을 통해 보다 큰 감도로 재료 분석
  두개의 Gated Amplifier를 이용하여 여러 주파수들의 합성 및 분리에 의한 비선형 발생으로
      Beam Mixing 등의 다양한 비선형 모드 측정 가능
  5kW까지의 RF 버스트 파워 출력
  탁월한 아날로그 신호 처리
  초음파의 음속 및 감쇠의 변화를 보다 섬세하고 정확하게 측정하기 위해 신호의 크기 및 위상
     모두를 감지
  측정 중 완벽한 유연성을 보장하기 위해 3개의 Direct digital Systhesizer를 구동

  지난 수년간, 재료의 비파괴 검사를 위해 초음파의 비선형적 성질을 이용하는데 많은 관심이 집중되어왔습니다. 이 중 주요한 예를 들어 본다면, 금속 피로, 미세 결함, 접착물의 결합력, 금속 취성(물러지는 성질) 및 피막(coating)의 성질을 측정하는 것입니다. Ritec SNAP은 다양한 기술을 통하여 이러한 재료의 성질 분석 및 판단을 위해 필요한 다수의 독특한 측정 회로들을 통합하여 디자인하였습니다.

  1. 측정 샘플에서 고조파의 발생이 유도 음향의 크기의 함수로 모니터링됩니다.
  2. 음향 공진이 높고 낮은 증폭비로 검사됩니다.
  3. 2개의 High Power Gated Amplifier를 사용하여 2개의 주파수를 이용해 Beam Mixing을
     연구할 수 있습니다.
  4. 어떤 경우에는 단순히 증폭비에 관한 값으로 신뢰할 만한 검사 결과을 얻을 수 있습니다.

  일반 RAM 기기에서는 1 decade 훨씬 이상의 주파수 영역에서 Gate Amplifier 및 High Power
  펄스를 얻을 수 있는데 일반적으로, 5kW에서 주파수 대역은 0.05 ~ 5MHz 및 0.5 ~ 7MHz입니다.
  1kW 파워에서는 이 대역이 각각, 5MHz 및 20MHz 바로 아래까지 확장될 수 있습니다.
  SNAP 시스템에서는 슈퍼헤테로다인 수신기를 통해, 위상 간섭으로 인한 손실
  없이 80MHz 까지 독립적으로 확장 조정될 수 있습니다.
  RAM-5000 SNAP은 한 채널만 사용할 수도 있으며, 이 때는 RAM-5000 스탠다드와 동일한 기능을
  갖게 됩니다.
