레이저 초음파 가시화 검사기(Laser Ultrasonic Visualizing Inspector, 약칭: LUVI)는 레이저를 피검사 물체에 스캔하여 발생한 초음파를 이용하여 피검사물 표면과 내부의 결함을 검사하는 비파괴 검사기 입니다. 비접촉인 방법으로 레이저를 피검사 물체의 표면에 스캔하면 표면이 순간적으로 가열되어 팽창하면서 초음파가 발생합니다. 초음파가 피검사 물체에서 전파되면서 크랙이나 결함이 있을 경우 반사 에코가 생성되며 그 반사 에코를 탐촉자로 수신하여 전문 개발된 소프트웨어로 편집되어 초음파가 전달되는 과정과 반사 에코를 모니터에 초음파 파형을 동영상으로 확인할 수 있습니다.

레이저 초음파 가시화 검사기의 특징으로는 비접촉 스캔이므로 굴곡진 부분, 단차 부분 등 형상이 복잡한 물체에서 전달되는 초음파를 시각으로 결함을 검출할 수 있습니다. 복잡한 광학 조절이 필요 없으며 고속 스캔이 가능하여 신속히 간단하게 검사할 수 있습니다.

본 제품의 검사 대상은 금속, 세라믹 등 초음파가 전달되는 제품이며, 석유나 가스 수송관, 발전소 등 많은 분야에서 사용됩니다. 본 비파괴검사는 제품의 소재 및 용접 접합부 등의 표면과 내부 결함을 찾아내고 불량의 유무와 생산품의 신뢰성을 확보하여 제조 기술의 개량 및 원가 절감을 이루는데 목적이 있습니다.

사양

기본 사양
제품명: 레이저 초음파 가시화 검사기

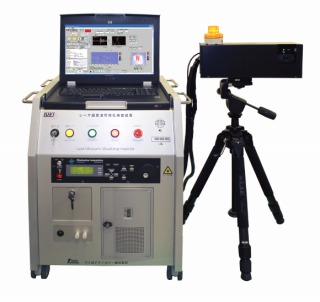

모델명: LUVI-ST4
시각화 범위: 시야각 55°(±5°)
채널 수: 2채널
피검사물과의 거리: 0.1m~2m　(렌즈 추가로~5m까지 가능)
스캔 주파수: 최대 2kHz
레이저 파워: 최대 2mJ@1kHz,파장 1053nm 펄스 YLF레이저
펄스 폭 변조: 30ns
A/D 샘플링 속도: 최대 250MHz
표시 이미지: 초음파 파형 동영상, B 스코프 상 (속도 상), A 스코프 파형 등
검측 대상: 금속, 세라믹, 수지, 복합 재료 등의 균열, 부식, 박리 등
초음파 투과 두께: 0～100mm정도(금속인 경우)
검사 결함 크기: 최소0.2mm(금속 두께 5mm인 경우)

검사기 외장 사이즈
기본 사이즈: W500×H720×D550(mm)
중량: 67kg
모니터: 랙 마운트 형
케이블: 3m
소비 전력: AC100V／450W(평균 소비 전력 약 300W)

# 교육 및 설치 비용은 별도로 부담해야 할 수 있습니다.
