커스텀 트랜스듀서 연결하기

Vantage 시스템에 유연하게 연결할 수 있는 트랜스듀서 개발자 또는 다른 커넥터와 함께 프로브를 사용하려는 연구원에게 Verasonics는 4가지 솔루션을 제공합니다.
408- 패드 트랜스듀서 백쉘 키트 (PCB 포함)
206 핀 PCB 백쉘 키트 (PCB 포함)
리본 케이블 탈착 보드
ZIF 오프셋 어댑터

408 패드 트랜스듀서 백쉘 키트가 포함된 마이크로 동축 커넥터 (PCB 포함)

제로 - 옴 시리즈 튜닝:
부품 번호 #PO1631

튜닝 없음 (개방 회로):
부품 번호 #PO1766

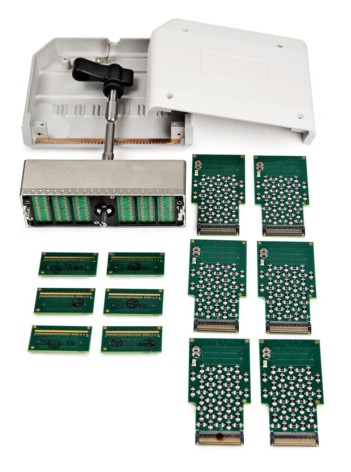

각 키트에는 다음이 포함됩니다:

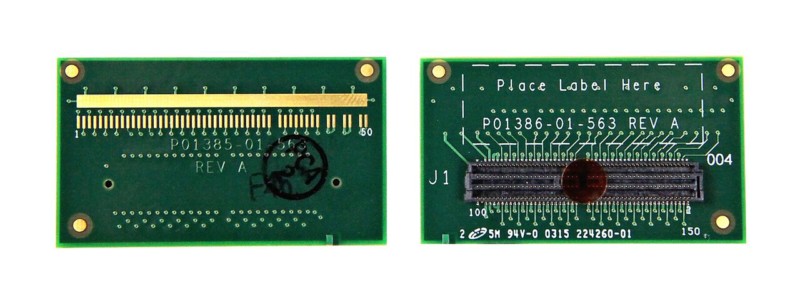

6개의 마이크로 동축 터미네이션 보드 (2 개의 예비 부품 추가)
백쉘 하드웨어
PCB와 하드웨어 플러그
6 튜닝 PCB

사양:
4O8 커넥터를 사용하는 UTA 어댑터가 있는 Vantage 시스템과 호환 가능
최대 256 요소

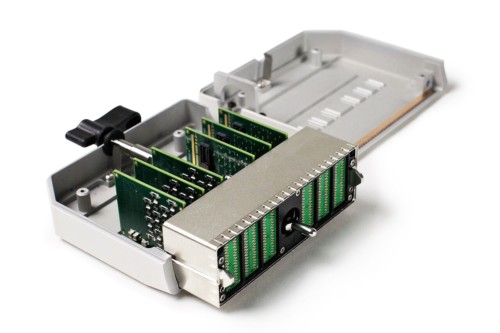

백쉘 키트 구성 요소는 부분 조립된 상태로 배송됩니다. 키트를 조립하려면 사용자는 마이크로 동축 와이어를 제공된 터미네이션 보드에 납땜해야 합니다. 채널 간 경로에 대한 추가 정보는 Verasonics 제공 설명서에서 찾을 수 있습니다.



참고: 조정하지 않는 구성(P#: P01766)을 사용하려면 사용자가 표면 장착형 직렬 튜닝 구성품을 별도로 구입하여 설치해야 합니다.

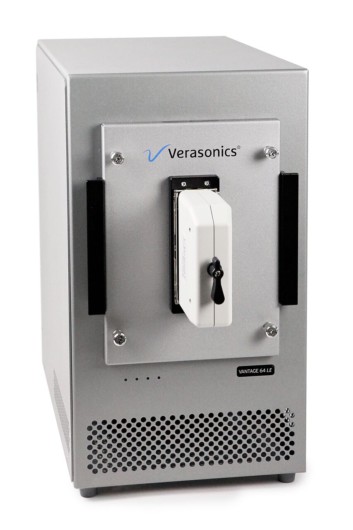

260핀 트랜스듀서 백쉘 키트가 있는 마이크로 동축 커넥터 (PCB 포함)

제로 - 옴 시리즈 튜닝:
부품 번호 #PO1631

튜닝 없음 (개방 회로):
부품 번호 #PO1371

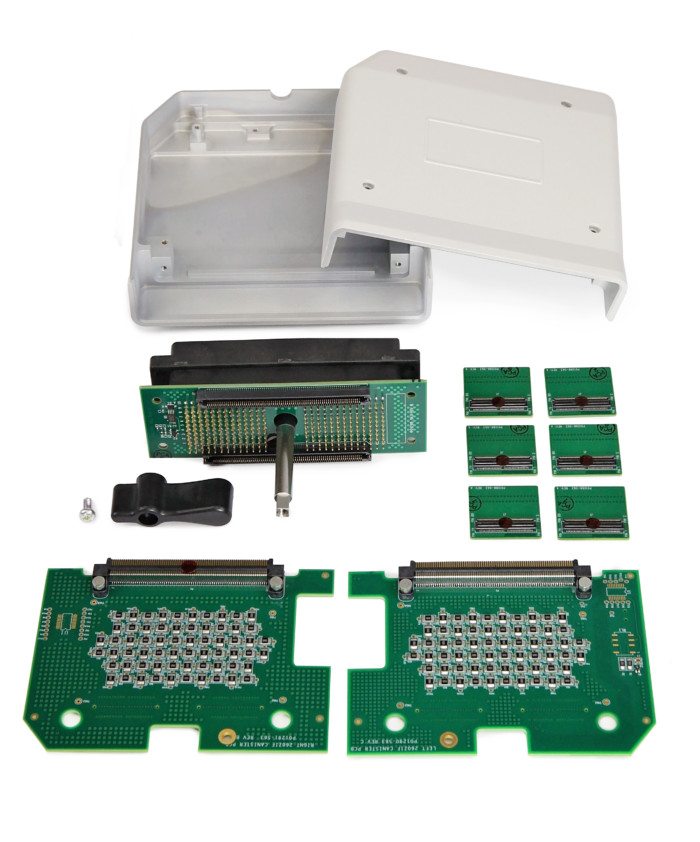

각 키트에는 다음이 포함됩니다:
4개의 마이크로 동축 터미네이션 보드 (2 개의 예비 부품 추가)
백쉘 하드웨어
1 ZIF 커넥터 PCB
DL-26O 커넥터 플러그 및 잠금 핸들
케이블 너트 및 페룰 (사진에 표시되지 않음)
2 튜닝 PCB (시리즈만 해당)
설명서 (회로도, 주의, 지침)

사양:
모든 V-1 및 Vantage 시스템과 호환 가능
최대 용량: 128 엘리먼트 트랜스듀서

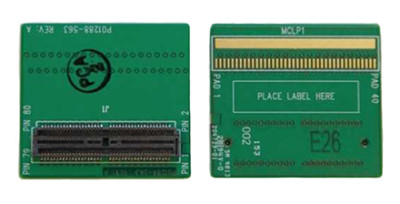

백쉘 키트 구성 요소는 부분 조립된 상태로 배송됩니다. 키트를 조립하려면 먼저 사용자가 마이크로 동축 케이블(또는 다른 신호선)을 각각 32 개의 신호 채널을 처리하는 터미네이션 보드(아래)에 납땜해야 합니다.



종단 보드는 튜닝 보드에 연결한 다음 전체 키트를 조립합니다. 어셈블리 문서가 포함되어 있습니다. "튜닝 없음"옵션(PO1371)을 사용하려면 고객이 튜닝 구성 요소(표면 실장)를 별도로 구입하여 설치해야 합니다.

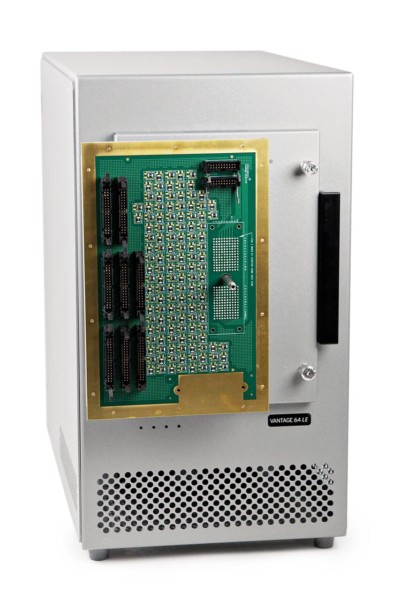

리본 케이블 탈착 보드

왼쪽 어셈블리:
부품 번호 #PO1533

오른쪽 어셈블리:
부품 번호 #PO1534

각 키트에는 다음이 포함됩니다:
문서 패키지
쉴드 어셈블리
케이블 고정 클램프
IDC 리본 케이블 커넥터

모든 요소 신호 채널에는 표면 실장 또는 관통 구멍 튜닝 요소, 직렬 및 병렬 위치에 브레드 보드 영역이 있습니다. 보드는 일반적으로 제로 옴 시리즈 요소와 함께 제공됩니다.


사양:
모든 V-1 및 Vantage 시스템과 호환 가능
최대 용량: 보드 당 128 요소 트랜스듀서
왼쪽 및 오른쪽 256 채널 시스템에서 사용할 수있는 브레이크 아웃 보드

케이블 어셈블리의 IDC 종단 리본 케이블 커넥터와 연결하기 위해 0.1 "피치의 2 X 17 헤더 배열을 제공합니다. 각 헤더는 리본 케이블의 접지와 인터리브 된 16개의 트랜스듀서 요소 신호를 제공합니다. 커넥터에서 128 개의 모든 요소 신호에 연결할 수 있도록 하려면 8개의 헤더가 필요합니다. 또한 개성 EEPROM 및 HVMUX 프로그래밍 신호 및 소모품에 대한 브레이크 아웃이 포함됩니다.

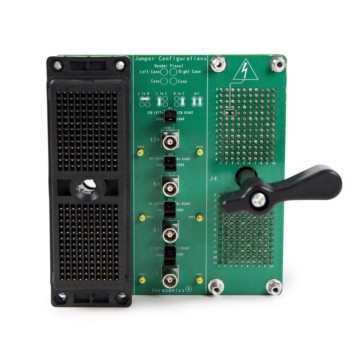

ZIF 오프셋 어댑터

부품 번호 #PO136

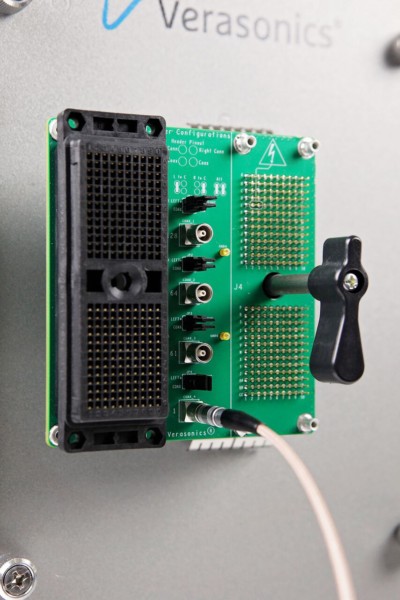

새로운 Verasonics 오프셋 어댑터는 260핀 ZIF 커넥터에 연결되며 어레이 트랜스듀서의 신호를 평가하기 위해 인라인으로 I/O핀 액세스를 제공합니다. 션트/점퍼를 조절하고 4개의 LEMO 커넥터 중 하나를 사용하여 사용자는 260핀 커넥터로 단일 요소 트랜스듀서를 구동하거나 단일 요소 트랜스듀서에서 데이터를 수집할 수 있습니다. 이 어댑터는 현재 260핀 커넥터를 사용하는 모든 Verasonics 연구 시스템에서 사용할 수 있습니다.

오프셋 어댑터를 사용하면 다음과 같은 상태에서 LEMO 커넥터가 있는 4개의 개별 /O 채널을 구성할 수 있습니다.

신호를 어레이 트랜스듀서에 직접 전달
LEMO 커넥터를 통해 단일 요소 트랜드듀서를 구동
단일 요소 트랜스듀서를 외부 소스로 구동
트랜스듀서가 있는 단일 인라인 관측


키트에 다음이 포함됨:
4개의 션트/점퍼
