다중 Vantage 시스템의 동기화

키 포인트
위상 정밀 멀티 시스템 수집을 위한 새로운 동기화 모듈
HDMI 케이블만 사용하여 간단한 배선
간단한 프로그래밍
애플리케이션 노트 및 예제 획득 스크립트 포함

Verasonics는 최대 2048개의 채널로 완전 병렬 수집을 위해 최대 8개의 Vantage 시스템의 정밀한 위상 동기화를 위한 솔루션을 개발했습니다. 동기화는 일반적인 HDMI 케이블을 사용하여 각 Vantage 시스템에 연결되는 Verasonics의 새로운 동기화 모듈에 의해 촉진됩니다.

각 시스템은 자체 호스트 컨트롤러를 사용하며 로컬에서 획득한 데이터로 실시간으로 이미지 재구성을 수행할 수 있습니다. One Vantage 시스템은 "마스터"로 지정되며 250MHz 클럭, 트리거 및 기타 동기화 신호를 동기화 모듈에 제공합니다. 모듈은 위상 정합된 클럭 및 트리거 신호를 마스터를 포함한 모든 시스템에 정확하게 재분배합니다. 컨트롤러에서 독립적으로 실행되는 수집 시퀀스는 수집 루프의 한 이벤트에 태그가 지정된 'MultiSysSync' 프로그램 명령을 사용하여 동기화됩니다.

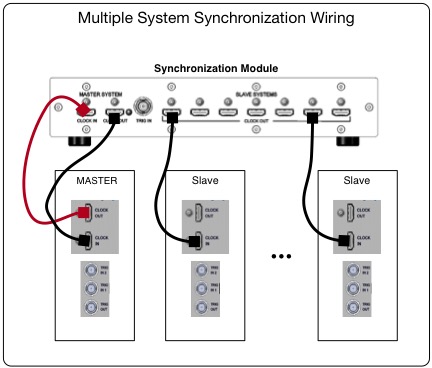

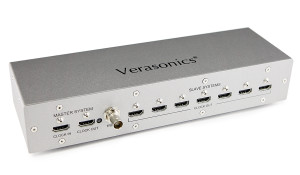

Verasonics의 Multi-System Synchronization Module은 2 ~ 8 개의 Vantage 시스템을 간단하고 정확하게 동기화 할 수 있으며, 대수 집계 어레이를 위해 최대 2048개의 채널을 지원합니다.


수집의 위상 정확도 동기화

동기화 프로세스는 모든 시스템 시퀀스를 '트리거 대기'상태로 두어 작동합니다. 마스터 시퀀스가 싱크 포인트에 도착하면 대기 상태가되어 동기화 모듈에 트리거 신호를 전송합니다. 그런 다음 모듈은 마스터를 포함하여 모든 시스템을 트리거하고, 이들은 모두 동일한 마스터 클럭을 공유하기 때문에 서로 나노초 단위로 수집을 시작합니다.

각 컨트롤러는 결합된 일관성 있는 데이터 세트의 획득 후, 재구성을 위해 데이터를 저장하거나 즉각적인 처리를 위해 마스터로 데이터를 전송할 수 있습니다(컴퓨터 간의 데이터 전송 속도에 따라 달라지는 프레임 속도로). 사용자는 응용 프로그램을 기반으로 필요에 따라 로컬 네트워크를 구성할 수 있습니다.

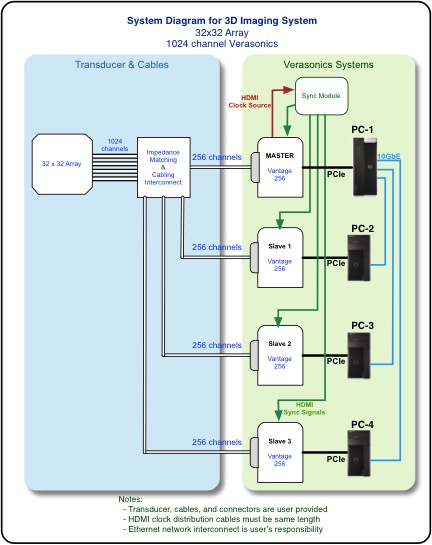

동기화 모듈을 사용하여 동기화 된 4 개의 Vantage 256 시스템에 직접 연결된 32 × 32 어레이의 블록 다이어그램은 동기화 수집 설정이 얼마나 단순한지를 보여줍니다.
