Vantage 시스템을 위한 유니버셜 트랜스듀서 어댑터
UTA는 단 몇 분만에 변경할 수 있습니다 - 도구가 필요하지 않습니다
Verasonics의 Universal Transducer Adapter (UTA)는 Vantage 사용자가 다른 유형의 커넥터를 사용하여 트랜스 듀서를 작동하도록 시스템을 신속하게 변환할 수 있게 합니다. 표준 단일 및 이중 260 핀 커넥터 용 어댑터 외에도 360 핀 커넥터 용 UTA 어댑터와 408 접점 트랜스듀서가 있으며 Hypertronics 및 단일 채널 LEMO 커넥터용 새 어댑터가 있습니다.

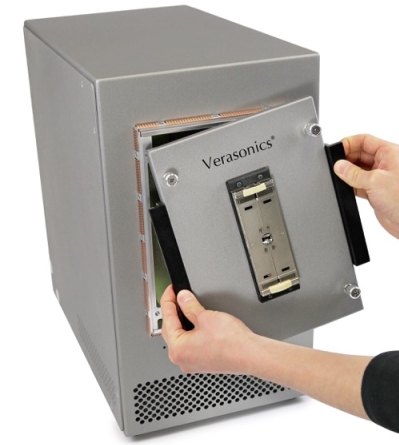

하나의 UTA에서 다른 UTA로 변경하는 것은 간단합니다. 시스템을 종료하고 수동으로 4개의 나사를 풀고 UTA를 제거하고 새로운 UTA를 장착하고 나사를 다시 조이고 시스템을 다시 부팅해야 합니다. 이는 몇 분 내에 완료할 수 있습니다.
UTA의 주요 이점:
고성능, 저잡음 커넥터 사용 가능 멀티플렉서없이 최대 256개의 소자에 대해 트랜스듀서 가능 추가가 필요한 프로브에 추가 신호 경로 제공 접지, 전원 공급 장치, 디지털 제어 신호 등 Verasonics 트랜스듀서 및 HDI 트랜스듀서와의 호환성 유지 ATL 초음파로 제작 시스템 재부팅으로 간단하고 신속하게 변경 가능 모든 Vantage 시스템을 UTA로 업그레이드 할 수 있음Vantage 시스템에 의한 UTA 호환성
아래 설명에서 각 어댑터에 대해 자세히 읽어보십시오.
Vantage 64™ |
Vantage 64 LE™ |
Vantage 128™ |
Vantage 256™ |
|
|---|---|---|---|---|
| UTA 호환성 | ||||
UTA 260-S |
√ |
√ |
||
UTA 260-D |
√ |
√ |
√ |
|
UTA 360 |
√ |
|||
UTA 408 |
√ |
|||
UTA 408-GE |
√* |
√* |
√* |
|
UTA 160-DH/32 LEMO (NDT) |
√ |
√ |
√ |
√ |
UTA 260-MUX (biomedical) |
√ |
|||
UTA 1024-MUX |
√ |
√ 구매 가능한 구성 또는 옵션. 모든 Vantage 시스템을 재구성하거나 추가 옵션으로 업그레이드 할 수 있습니다.
* GE의 선택된 프로브를 지원합니다.
GE는 General Electric Company의 등록 상표입니다.
VisualSonics는 Fujifilm Sonosite, Inc 소유의 등록 상표입니다.
* GE의 선택된 프로브를 지원합니다.
GE는 General Electric Company의 등록 상표입니다.
VisualSonics는 Fujifilm Sonosite, Inc 소유의 등록 상표입니다.

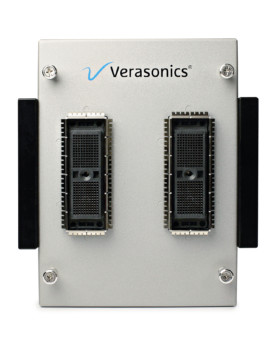

UTA 260-S / UTA 260-D UTA 260-S는 단일 260핀 커넥터를 가지고 있으며 Vantage 128 및 Vantage 64 LE에서 사용할 수 있습니다. UTA 260-D에는 2개의 260핀 커넥터가 있으며 Vantage 256에서 사용할 수 있습니다. 각 커넥터는 128채널 신호를 제공합니다. 이 어댑터는 모든 Verasonics 트랜스듀서 및 ATL 초음파에서 제조된 가장 최신의 HDI 트랜스듀서와의 호환성을 제공합니다. |
 |
UTA 360 UTA 360은 Vantage 256에서 사용 가능하며 VisualSonics의 MS 시리즈 트랜스 듀서와의 호환성을 제공합니다. 이 고주파 트랜스듀서는이 어댑터를 통해 256채널에 직접 연결된 256개의 요소를 가지고 있습니다. |
 |
UTA 408 / UTA 408-GE UTA 408은 Vantage 256에서 사용 가능하며 멀티플렉서없이 최대 256개의 요소로 트랜스듀서를 직접 연결할 수 있습니다. 추가적인 접점은 접지, 디지털 신호 제어 경로 등을 제공합니다. UTA 408-GE는 General Electric의 선택된 프로브를 지원하며 Vantage 256, Vantage 128 및 Vantage 64 LE에서 사용할 수 있습니다. |
 |
UTA 160-DH/32 LEMO UTA 160-DH/32 LEMO 어댑터는 위상 배열 및/또는 단일 소자 트랜스듀서를 사용하여 재료 과학 및 NDT 응용 분야의 연구 및 개발을 위해 32개의 단일 채널 LEMO 커넥터 외에도 2개의 Hypertronics 160핀 커넥터를 제공합니다. 이 UTA는 모든 Vantage 시스템에서 사용할 수 있습니다. |
 |
UTA 260-MUX 새로운 Vantage 64 시스템은 UTA 260-MUX가 사용될 때 최대 128개의 요소로 표준 Verasonics 트랜스듀서를 작동시킬 수 있습니다. |
 |

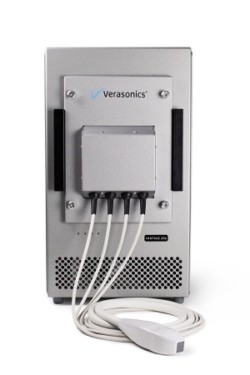

UTA 1024-MUX 3D 및 볼륨 획득 기술에 대한 연구를 위해 Vantage 256 시스템의 새로운 UTA 1024-MUX 어댑터는 최대 1024 개의 요소로 매트릭스 어레이 트랜스듀서를 작동하도록 지원합니다. 트랜스듀서는 Vermon 및 기타 주요 트랜스듀서 제조업체에서 구입할 수 있습니다. |
 |
