소닉 오일 슬러지 프로파일 시스템 SPOT

특 징
· 오일 탱크 내의 슬러지의 양과 위치를 정확하게 분석
· 슬러지 뱅크의 상태를 정확하게 파악하므로 루프가 안전하게 랜딩되도록 함
· 슬러지의 양을 정확하게 분석하여 실제 재고로 가지고 있는 오일의 양을 정확하게 파악
· 믹서의 효율을 모니터링

S.P.O.T(Sludge Profiler for Oil Tank)시스템은 소닉 센서를 이용하여 오일 탱크내에 있는 슬러지의 양을 정확하게 측정하는 장비이다. 오일 탱크 내에는 슬러지가 균일하게 쌓이지 않기 때문 내에 슬러지의 양을 정확하게 측정하는 것은 아주 어려운 작업이며 시간이 많이 걸리는 작업이었다.

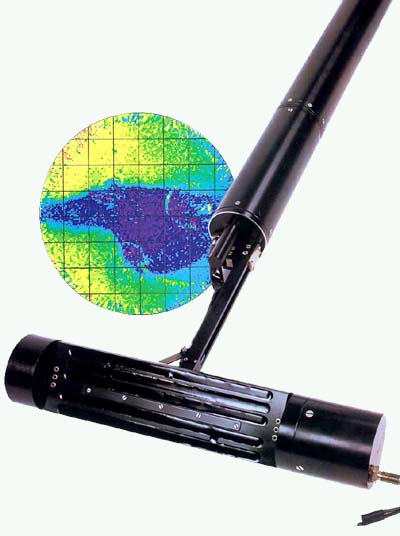

S.P.O.T 시스템은 소닉 센서를 오일 탱크 내로 주입하여 (일반적으로 탱크의 중앙에) 360°회전시키면서 슬러지의 표면으로부터 돌아온 신호를 분석하여 정밀한 프로파일과 슬러지 용적을 계산하게 된다. 컴퓨터는 슬러지의 양을 높이에 따라 칼라로 나타내 주며 커서가 주어지는 방향으로의 단면을 리얼타임으로 나타내준다. 직경 60m 정도의 오일 탱크를 검사하는 데는 약 1시간이 소요되며 측정이 끝나면 곧 하드카피가 가능하다. 슬러지 양의 측정 정밀도는 ±5%이다.
　

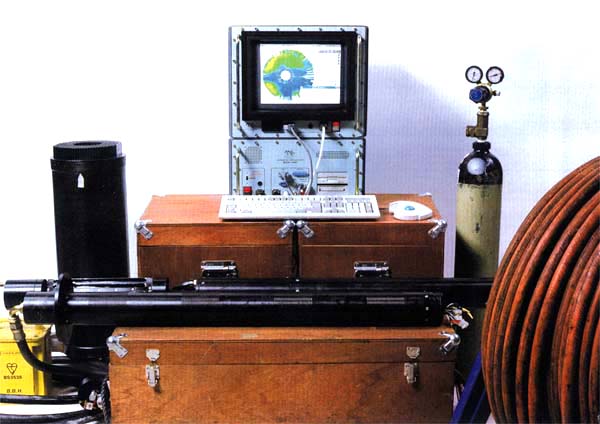

SPOT 시스템의 구성
  1. Scanning Probe
  2. Electronic pod
  3. Flexible hose to optionally connect items 1 and 2
  4. Tripod to deplory item 1
  5. Gas pressure monitoring junction box
  6. Survey computer, keyboard, tracker-ball and
      color monitor
  7. Pressure hose carrying power and signal
      between items 2 and 4
  8. 110V isolation transformer
  9. Nitrogen gas bottle
10. 240V generator


슬러지의 높이를 미터로 나타내 주고 있다. 적색
부분은 4미터의 슬러지가 쌓여있으며 연두색
부분은 약 2미터의 슬러지가 쌓인 것을 보여주고 있다.





슬러지의 양을 3-D map으로 보여주고 있다.






오일 탱크 위에서 SPOT 시스템을 사용한 검사와 소닉 센서가
작동되는 방법을 보여주고 있다.
