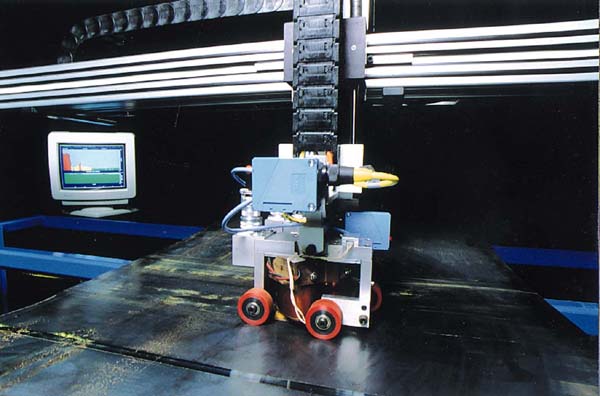

Automated Butt Weld Inspection System ABWIS

ABWIS 시스템은 Cold Rolling Mill의 Pickle Line break에서 용접시 발생하는 문제점을 검사하는 장비이다.
이 장비를 사용함으로 mill's pickle line의 Butt Welder에서의 용접을 100% 비파괴 평가할 수 있다.

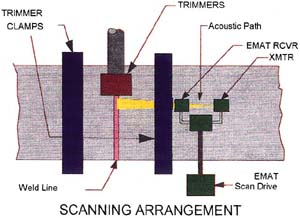

이 비파괴 검사 방법은 용접 공정 혹은 주기에 전혀 영향을 주지 않고 리얼 타임으로 수행된다. 트리머를 바로 좇아가면서 검사하므로 용접과 트리밍 공정을 즉시 평가하여 용접 상태를 Go/NoGo로 판정하게 된다. 작업자의 판단과 실제 검사 작업이 네트웍화된 데이터 베이스에 저장되어 나중에 검색하거나 통계 분석을 위해 사용할 수 있다.
ABWIS는 shear Horizontal 초음파 파형을 발생시키는 EMAT를 사용하여, 리얼 타임, 고속, 비접촉, 무카플런트라는 장점으로 모든 금속에서 검사가 가능하다. 자장은 Lorenz Forces와 혹은 magnetostriction에 의해 발생된 음파로서 금속을 통과하게 되며, EMAT로서 결함 탐상, 부식 분석, 스트레스, 두께 측정 등의 검사를 할 수 있다.

　

 EMAT의 장점
· Piezo-electric을 사용한 방법보다 오류 가능성이 적음
· Piezo-electric을 사용한 방법보다 검사 결과의 재현성 이 좋음
· 검사물과 비접촉임 (카플런트를 필요로 하지 않음)
· 대부분의 경우 코팅과 관계없이 사용할 수 있음
· 고온에서 사용 가능함
· Horizontal,Vertical,Lamb,종파및 Rayleigh파를 사용할수 있음
· 검사물을 고속 및 자동으로 스캐닝할 수 있음
· 결함 탐상, 부식 탐지, 두께 측정, 용접부 검사 및 스 트레스 분석
  등에 적용할 수 있음

EMAT 검사 시스템






EMAT가 처음으로 개발된 것은 1970년대 초이다. 근년의 PC와 아나로그 전자 회로의 발전으로 인해, EMAT는 전도체 금속을 초음파로 분석하는데 리얼 타임, 고속, 비접촉이라는 장점을 갖게 되었다. EMAT는 주파수와 탐촉자 코일의 형태 및 위치에 따라 각기 다른 초음파를 발생시키게되며 파형의 모드와 주파수에 따라 결함 탐지, 부식 분석, 스트레스, 두께 측정과 같이 검사 내용이 달라진다. 아래에 미국 WIS사의 EMAT 제품 몇 개를 소개한다.


Model : CCEE-95
             일반적인 EMAT 분석 시스템으로 100 kHz~10 MHz의 주파수 범위를 가지고 있다. Peak amplitude, time of flight
          detection,phase velocity change,multiple time gate의 소프트웨어 패키지와 함께 공급된다.
Model : CC-94
             PC로 콘트롤할 수 있는 Magnetic Pulser로서 PC를 사용하여 magnet 펄스의 펄스 폭, 딜레이 게이트를 조정할 수
            있고, pulse rate, over voltage 보호 회로 및 전원 상태를 모니터할 수 있다.
Model : PUMAG-2
             Pulsed magnet with 1＂×2＂cores capable of delivering large pulsed magnet
Model : WEPA-93
             EMAT pre-amp for receiving signals in mV range
Model : WEMN-92
             Matching network
Sample EMATs
             Pulsed or permanent magnet EMATs for Lamb, SV, Longitudinal and Rayleigh waves
