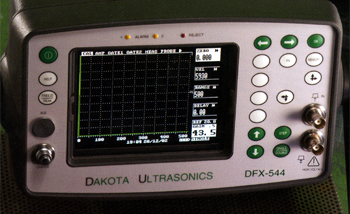

DFX-244

검사 범위	5 ~ 20000 mm (강에서) 1, 2, 5 순서로 혹은 1 mm 스텝으로 가변.
음 속	1000 m/s ~ 9999 m/s 연속 가변 조정.
탐촉자 영점 조정	0 ~ 999.9999 μs, 연속 가변 조정.
딜레이	0 ~ 5000 mm (0.1mm 스텝, 강의 음속에서)
게 인	0 ~ 110 dB 0.5, 2, 6, 14, 및 20 dB 스텝으로 조정. 상시 게인 콘트롤에 직접 접근.
측정 모드	펄스 에코 및 투과법.
펄 서	고정된 정방형파 펄스. 펄스 폭 : 최소 40 ns, 최대 250 ns 50 Ω 20 ns 이하에서 최대 185V
펄스 반복율(P.R.F)	150, 250, 500 및 1000 Hz 조정
개비율(Update Rate)	60 Hz (NTSC 모드), 50 Hz (PAL 모드)
정 류	전파, - 반파, 정류되지 않은 생파형
주파수 범위	4개의 소역 밴드, 1 MHz, 2 MHz, 5 MHz. 10 MHz, 15 MHz 및 0.3 MHz에서 22 MHz(-6dB)의 광대역 밴드.
시스템 직선성	수직축 ± 1% (전체 화면 높이 (Full Screen Height) 증폭에서), 증폭 정밀도 : ± 0.1 dB 시간축(Horizontal) : ± 0.4% (전체 화면 넓이에서)
리젝트	80% 리젝트, 사용 중 LED 경고 표시
표시 단위	인치(in), 밀리미터(mm), 혹은 시간(μs)

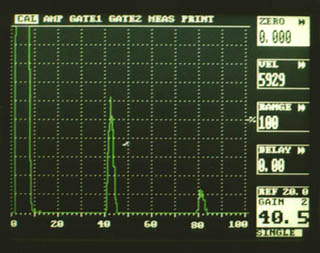

화 면	선명한 칼라 TFT LCD 판넬, A-스캔 범위 : 255 x 200 픽셀, 전체 화면 : 320 x 240 픽셀 / 102.7 x 77.0 mm 8 가지 칼라 표시 (옵션) 쉽게 클리닝을 할 수 있도록 하는 착탈형 스크린 Parallax 에러 없음
게이트 모니터	에코를 모니터링하고 두께 측정을 하기 위한 독립된 두 개의 게이트 전체 범위 및 0에서 100%의 전체 화면 높이에서 시작점과 넓이 조정 가능 막대(bar)가 나타남 각 게이트를 시각 청각 알람으로 포지(Positive) 혹은 네가(negative) 트리거로 세팅 가능
측정 모드들	모드 1. 신호 모니터 모드 2. 게이트에 있는 첫 번째 신호의 깊이 및 증폭 모드 3. 에코에서 에코 거리 측정 모드 4. 경사각의 빔 여정, 표면 거리 및 깊이를 표시하는 삼각법 표시 모드 5. 최소 두께 표시를 홀드하는 T-Min 모드 거리 측정에서 0.01mm 혹은 증폭 측정에서 전체 화면의 1% 분해능 A 스캔 화면의 윗부분에 측정값 대형 표시 Peak와 flank에서 측정 모드 선택 모든 측정 기능은 비정류된 생파형 모드에서 가능
게이트 확대	게이트1의 범위까지 확대
A-스캔 메모리	최대 100개 파형 저장 (판넬 세팅과 함께) 파형은 화면상에 불러오거나 프린트 혹은 RS232를 통하여 전송될 수 있음
판넬 메모리	20개의 캘리브레이션 저장
두께값 전송	2,000개의 두께 측정값을 Block/Location/Number로 저장 블록은 최대 14까지 지정 저장값은 다시 보거나 편집 혹은 프린트할 수 있음 32 캐릭터 두께 identification이 컴퓨터로부터 다운로드
DAC	DAC 곡선은 화면 상에서 디지털로 그려짐 비교, -6dB, -12dB, -14dB 곡선을 선택할 수 있음 알람 출력 및 높이 측정을 위해 DAC 곡선 혹은 게이트를 선택할 수 있음 DAC 파라미터는 판넬 메모리와 함께 저장됨 곡선은 ASME 및 유럽 표준에 부합됨 게이트들은 DAC 모드에서 작동할 수 있음
TCG	Time Corrected Gain 곡선은 화면 상에서 입력되고 디지털로 그려짐 T.C.G의 다이내믹 범위는 40dB, TCG 파라미터는 판넬, A-Log 및 메모리에 저장됨
AWS	AWS 모드는 미국용접학회의 ANSI/AWS D1.1-94 규격에 따라 용접부를 검사할 때 사용되어 코드에 규정된 "Indication Rating"을 자동으로 계산할 때 사용됨
특수 기능	현재의 A-스캔 화면을 고정 BS3923에 따른 에코 다이내믹 패턴을 판정하기 위한 최대값 메모리 기능 도우미 키 : DFX-544를 이용하여 사용자가 지침을 제공 받음
출 력	파라미터, 두께값 및 파형 메모리를 전송하기 위한 양방향 시리얼 인터페이스 콤포지트 비디오 : PAL 혹은 NTSC 호환 X-Y 플로터나 다른 외부 기기에 연결하기 위한 아날로그 비례 출력 거리 혹은 신호의 크기로 프로그램할 수 있는 비례 출력 비정류 생파형 신호 : 80mV peak to peak. 스캔의 시작점을 알리기 위한 싱크로 출력
전 원	10개의 'D' 사이즈 니켈-카드뮴 전지 혹은 알칼라인 밧데리 니켈-카드뮴 전지의 경우 만충전하면 8 시간 사용 로우 밧데리 상태를 알려주는 LED 표시 충전 시간: 14 시간 (옵션으로 3시간만에 충전할 수 있는 밧데리팩 가능) 또한 AC 전원을 직접 사용할 수 있게 해주는 라인 파워 옵션 가능
충전기	85 ~ 260V의 유니버샬 라인 파워, 충전 시간 자동 조절
탐촉자 연결	BNC 혹은 LEMO (옵션)
온 도	사용 온도: -10 ~ +55C 보존 온도: -20 ~ +70C 저장 온도: -40 ~ +75C
크 기	237 x 135 x 200 mm
무 게	2.5 kg 리튬-이온 전지 포함
참 고	DFX-544의 보증 기간은 2년이며 ISO 9002의 품질 시스템으로 제작됨.
