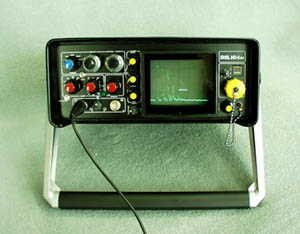

click to enlarge 특  징

밝고 선명한 모니터

경제적인 가격
  소형, 경량 (밧데리 포함 4.9 kg)
  0.7 ~ 11 MHz 주파수 사용 범위
  리젝트, 알람 기능
  총합 107dB Dynamic Range
  방수 구조

click to enlarge



DSL-104의 사양
주파수 사용 범위   0.7 ~ 11 MHz
감 도   총합 107dB 다이내믹 범위.
측정 범위 설정   10, 25, 100, 250, 1000, 2500 mm
딜레이   6.5 ~ 500 μm (강(steel)에서 1 미터 이상)
Rise Time   < 30 ns
펄스 전압   180 / 275V (DSL-104), 85 / 250V (DSL-104R, RF)
가로축 세로축 왜곡율  2% 이하.
게이트   DSL-104RF는 게이트 레벨을 5 ~ 80%로 조정할 수 있으며 게이트 시작점과 넓이를
 자유로이 조정.
 DSL-104는 게이트 레벨이 40%에 고정되어 있으며 DSL-104R에는 게이트 기능이 없음.
알 람   게이트 내에 신호가 들어오면 알람이 울리면서 LED가 점등.
알람 출력   0 ~ 6V (DSL-104RF)
 GPD(Gated Peak Detection) : 전체 범위의10 ~ 100%에서 신호.
 증폭에 비례하여 0.2 ~ 3V의 아나로그 신호로 출력. (DSL-104RF)
헤드폰   알람 모니터가 작동할 때 신호가 출력됨. (옵션)
크 기   246 x 270 x 100 mm
무 게   4.9 kg (밧데리 포함)
전 원   12V 3Ah 밧데리, 1회 충전으로 약 8시간 사용.
사용 온도   0 ~ 40℃



반파 파형 생파형


초음파 탐상기 DSL-104의 적용례
강재나 금속에서의 용접에서 경사각 탐촉자를
사용하여
용입 불량 부분의 깊이 측정
탄소강이나 스테인레스의 용접에서
크랙, 슬래그, 블로우 홀 등 탐상


수직 탐촉자나 경사각 탐촉자를
사용하여 크랙, 기공
같은 결함 탐지
플라스틱, 세라믹과 같은 재질에서의
결함 탐지
(형상이 복잡하지 않아야 함)


기타 적용의 예
  용접부의 용입 깊이 측정 (불완전 용입 부분의 깊이 측정)
  전자빔을 사용한 용접부의 결함 탐상 (전용 시스템을 사용하여 결함과 용입 깊이 측정)
  브레이징 용접부의 용접부 검사 (브레이징이나 폭발 압접의 용착 불량 부분 검사)
  강재 용접부의 용접 결함 탐상 (크랙, 슬래그 개재, 블로우 홀 등 탐상)
  자동차용 밸브에서 압접 용접부 검사 (경사각 탐촉자로 측정 가능)
  소결 부품의 탐상 (기아와 같은 부품의 크랙 및 사용 중 피팅, 스폴링, 플레이킹 등의 결함 탐지)
  세라믹의 표면 및 내부 결함 탐상 (수침법을 사용하여 약 50 μm의 결함 탐지)
  회전로의 회전 롤러 축의 피크 균열 탐상 (경사각 탐촉자 사용)
  부식 크랙의 탐상
  기타
