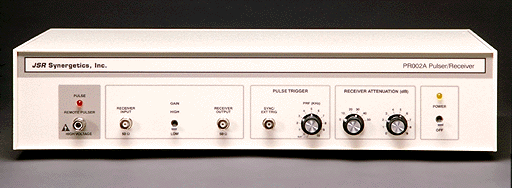

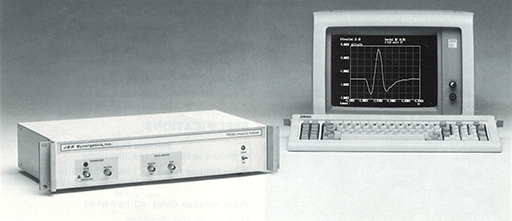

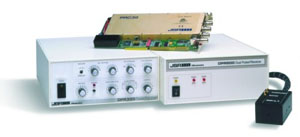

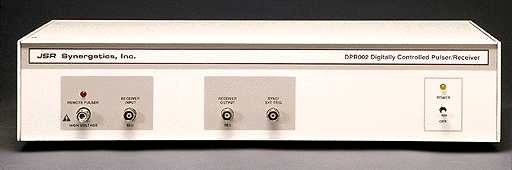

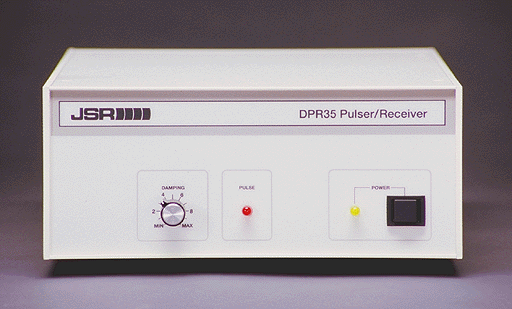

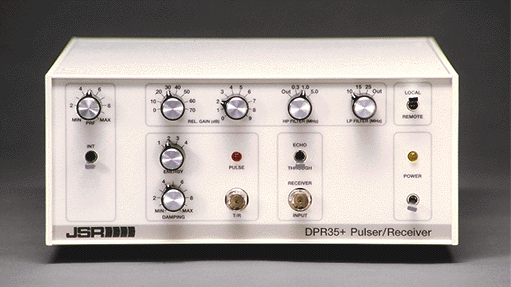

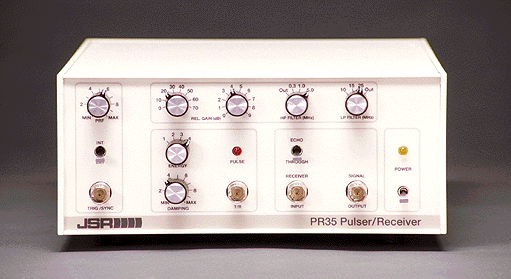

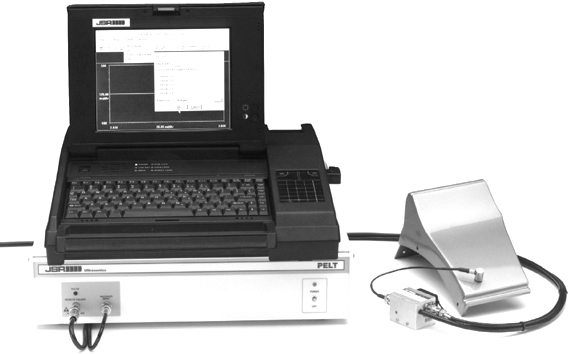

JSR은 처음부터 초음파 검사 분야에서 혁신을 이룩한 업체입니다. 1987년에는 JSR사는 200MHz의 대역폭을 갖는 PR-002 시리즈의 장비를 소개하므로 높은 주파수의 펄서 리시버를 제작하는 첫번째 회사가 되었습니다. JSR은 원거리 조정이 가능한 펄서와 높은 분해능의 두께 측정법을 개발하면서 펄서 리시버 기술의 선두를 달려왔습니다. 이러한 앞선 기술은 처음 개발된 2 채널 모듈 펄서 리시버인 DPR-500을 소개하면서 계속되었습니다. 예로부터 쓰이는 금속에서부터 얇은 박막이나 복합 재료, 21세기의 전자 재료에 이르기까지 JSR은 비파괴 검사 기술뿐만 아니라 전반적인 과학적 분석에 대한 이해를 갖고 있습니다.
어떤 상태의 설계나 생산 혹은 사용법을 통해서든지 사용자가 요구하는 모든 테스트와 검사 그리고 평가 요구 조건에 맞는 장비를 공급하기 위해서 JSR은 최근의 과학적으로 진보된 기술과 함께 다년간의 경험을 결합하여 성공한 증명된 사례를 갖고 있습니다.
따라서, JSR의 펄서 리시버는 세계적으로 사용되는 첨단의 비파괴 검사 시스템의 심장부에 있습니다. JSR은 앞으로도 초음파를 이용한 비파괴 검사 분야의 설계 및 생산 업체로서 혁신적인 선두 업체로서의 역할을 더 넓히는데 최선을 다할 것입니다.
* 알림 *
ALTANA는 현재 ALTANA의 BYK 부문에 속해 있는 Imaginant Inc.의 사업을 인수했습니다.

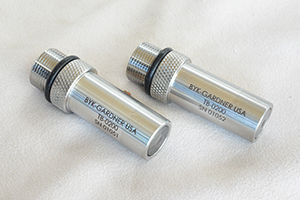

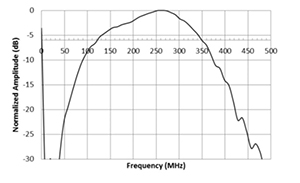

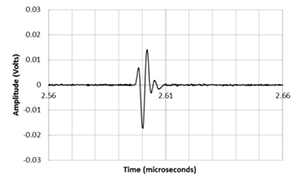

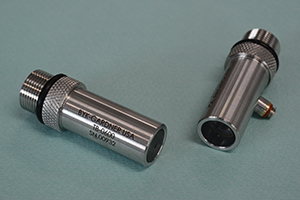

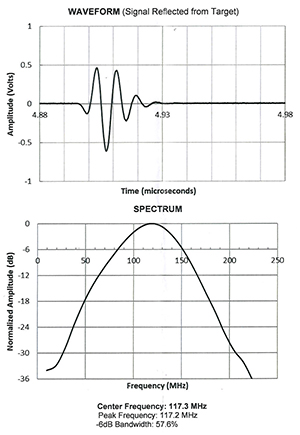

2023년 8월 7일: ALTANA는 초음파 기반 테스트 및 측정 기구를 개발, 제조하는 미국 회사인 Imaginant Inc.의 사업을 인수했습니다. 이번 인수를 계기로 특수화학그룹은 전략적으로 BYK 사업부를 확대하고 반도체 산업 성장 시장에 진출하게 됐습니다. Imaginant는 뉴욕주에 본사를 두고 있으며 BYK-가드너에 통합될 예정입니다.

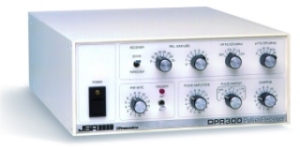

DPR300은 컴퓨터로 제어되는 매우 낮은 잡음의 리시버를 가진 펄서 리시버입니다.
기기의 조정은 리시버 게인, 펄스 반복률, 펄스 에너지, 펄스 에코 혹은 통과 모드의 선택, 트리거 소스 선택, 고주파 및 저주파 필터 주파수 선택, 펄스 임피던스, 댐핑 등을 포함합니다. 손으로 직접 조정하는 방식은 옵션 사항이므로 주문 시 컴퓨터 콘트롤로 할 것인지 매뉴얼로 할 것인지 혹은 두 개의 모드를 모두 적용할 것인지를 선택해야 합니다.
DPR300은 매우 열악한 조건에서도 잘 적용되도록 만들어진 장비입니다. 리시버는 높은 주파수에서 낮은 잡음 비를 실현하기 위해 전자기 잡음이나 간섭으로부터 완벽하게 차단되어 있습니다.
그에 더해, 특별한 분야나 탐촉자에 최적화된 펄스를 가하기 위해 펄스 임피던스, 에너지, 진폭을 개별적으로 조정할 수 있습니다.
함께 제공되는 프론트 패널 제어 소프트웨어는 곧바로 응용분야에 쓰일 수 있습니다. 여러 개의 DPR300이나 다른 JSR의 초음파 장비가 함께 한 컴퓨터에 의해 하드웨어의 내부 연결 방식을 통해 제어될 수 있습니다. 사용자가 따로 프로그래밍할 수 있도록 WIN98/95/NT 용 dll, LabView VI drivers , C 언어 소스 코드가 제공됩니다. 사용 가능한 분야는 컴퓨터로 제어되는 화상 검사 시스템, 측정 시스템, 재료 분석, 검사용 촉자 평가 및 휴대용 비파괴 평가 시스템과 같이 저잡음 고감도가 요구되는 분야입니다.
특징 35MHz 리시버 수신 대역 (50MHz 혹은 60MHz 옵션) 노이즈 레벨: 35MHz에서 49uVp-p 475V까지 사용자 조정이 가능한 펄스 진폭 (900V 옵션) 16 단계의 댐핑 조정 각 6개의 선택 가능한 저주파 및 고주파 필터 펄서 에너지 및 임피던스의 선택 기능 80dB 리시버 게인 영역 윈도우 기반 소프트웨어 및 개발용 드라이버 제공(Windows, LabView, C 언어) DPR300M: 매뉴얼 컨트롤, DPR300C: 컴퓨터 컨트롤
제품 사진
DPR300M 전면
DPR300M 후면
DPR300C 전면
DPR300C 후면
DPR300M 파형
DPR300C 파형
100V
200V
송신 펄스 하강 시간
# 사진을 클릭하면, 확대된 사진을 보실 수 있습니다.
DPR300의 한글 사용 설명서입니다. 엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.
president of Imaginant
DPR300 매뉴얼 영문 초기 버전을 보려면 아래에 패스워드를 입력 후 볼 수 있습니다. 현재 영문 매뉴얼은 패스워드 없이 좌측 아이콘을 클릭하면 볼 수 있습니다.

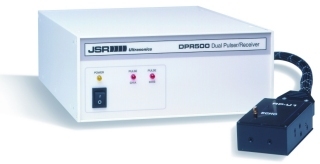

DPR500은 두개의 펄서 리시버가 하나의 모듈로 통합된 2 채널 장비입니다. 리시버 모듈은 500MHz, 300MHz, 50MHz를 사용할 수 있습니다. DPR500은 어떤 모듈을 사용해서든지 1 채널 기기로 설정될 수 있습니다.
기기의 기능은 댐핑 조정, 게인, 펄스 폭, 펄스 에너지, 펄스 반복률, 고주파 및 저주파 필터 등의 조정, 에코 혹은 통과 모드 선택, 트리거 소스 선택 등을 포함합니다.
리시버는 높은 주파수에서 낮은 잡음 비를 실현하기 위해 전자기 잡음이나 간섭으로부터 완벽하게 차단되어 있습니다.
DPR500은 윈도우 기반의 제어 프로그램을 갖고 있습니다. 무제한의 셋업 파일을 저장 혹은 불러와서 사용할 수 있습니다. 여러 개의 JSR 장비를 한 호스트 컴퓨터에서 동시에 조작할 수 있습니다. 사용자가 따로 프로그래밍할 수 있도록 WIN98/95/NT용 dll, LabView VI drivers , C 언어 소스 코드가 제공됩니다.
DPR500은 원격(remote) 펄서를 이용합니다. 이 방법은 펄서가 탐촉자의 가장 가까운 영역에 놓이도록 합니다. 펄서와 탐촉자 사이의 케이블 간격으로 인한 원하지 않는 반사나 울림 효과를 최소화하기 위해 케이블의 긴 길이를 없애는 것입니다. 넓은 영역의 탐촉자 주파수나 에너지 요건에 맞추기 위해 다양한 종류의 변경 가능한 원격 펄서가 있습니다.
적용 가능한 분야는 미세 음향 분석, 얇은 재료나 코팅의 두께 측정, 컴퓨터로 제어되는 이미지 및 측정 시스템, 재료 분석 및 특성화, 탐촉자 평가 등이 있습니다.
특징 두개의 독립된 모듈로 된 2 채널 장비 혹은 1 채널 장비로 변경 설정 가능 리시버 주파수 영역의 500MHz까지 옵션 PC로 조정되는 펄서 리시버 기능 원격 펄서의 변경 사용 기능 72/80 dB의 저 잡음 리시버 게인 펄스 에코 혹은 통과 모드 사용 윈도우 기반의 컨트롤 소프트웨어 및 개발용 드라이버(win95,98,NT, LabView, C 언어)
Working Cable
RS-232 Cable
RJ-45 Connector
DPR500의 한글 사용 설명서입니다. 엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.
1. 사용 가능한 USB 포트, 가급적 향상된 전원 USB 포트가있는 Windows O/S를 실행하는 컴퓨터.
2. 초음파 트랜스듀서.
3. 트리거 신호 소스 (PureView 장치의 외부 트리거링이 필요한 경우).
4. 오실로스코프 또는 파형 디지타이저.
5. SMA Male 커넥터가있는 50Ω 동축 케이블.
6. 외부 전원 공급 USB 허브 (옵션이지만 권장).
개요

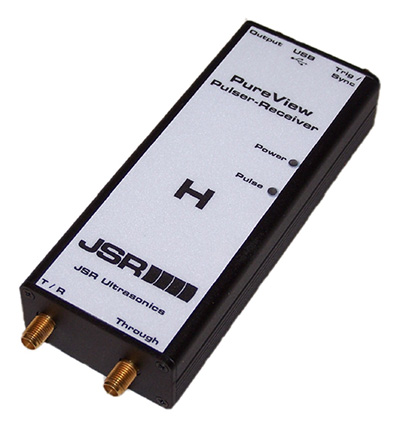

PureView 기기는 USB로 제어되고 전원이 공급되는 펄서-리시버 제품군으로 구성됩니다. 다양한 PureView 모델은 그에 상응하는 광범위한 초음파 시스템 애플리케이션을 가능하게하는 광범위한 작동 주파수에 걸쳐 있습니다. 이러한 기기의 사용자 제어는 USB 인터페이스를 통해 컴퓨터에서 기기로 전송된 명령을 통해 이루어집니다. Windows 기반 소프트웨어 애플리케이션인 JSR.Net 제어판 소프트웨어는 이러한 제어를 제공하며 소프트웨어 개발자 키트 (SDK) 및 프로그래머 매뉴얼과 함께 제공되는 프로그래밍 정보를 통해 사용자는 PureView 기기를 제어하기 위한 맞춤형 소프트웨어 프로그램을 개발할 수 있습니다.
모든 PureView 모델은 물리적으로 상호 교환이 가능하도록 설계되어 사용자가 모델을 교환하여 시스템 구성을 신속하게 변경할 수 있습니다. PureView는 결함 감지, 품질 보증, 재료 특성화 및 트랜스듀서 테스트와 같은 초음파 시스템 애플리케이션을위한 탁월한 선택입니다. PureView 기기 인클로저는 방수 기능이 있지만 기기를 건조하게 유지하려면 주의해야 합니다.
동축 케이블을 PureView의 4개의 SMA 인터페이스 커넥터에 연결하여 PureView 하드웨어에 쉽게 연결할 수 있으며 PureView 펄서-리시버는 PureView Trig/Sync 커넥터에서 트리거 펄스를 생성하거나 수신하여 다른 시스템 하드웨어와 동기화합니다.
PureView 기기는 USB 인터페이스를 통해 전원을 공급받습니다. 따라서 PureView는 PC 기반 초음파 테스트 및 검사 시스템에 사용하기에 이상적이며, 크기가 작고 전력 소비가 상대적으로 낮기 때문에 휴대용 컴퓨터를 사용하여 시스템을 구현할 수 있습니다. PureView는 A/D 보드 또는 기타 신호 감지 및 처리 장비와 결합하여 시스템 통합자에게 시스템 비용 및 성능을 최적화 할 수있는 유연성을 제공할 수 있습니다.
작동 원리
PureView 펄서-리시버와의 통신은 사용자에게 리시버 입력 신호 선택 (T/R 또는 통과) 제어, 리시버 이득, 저역 통과 및 고역 통과 필터값, 펄서 반복 주파수 (PRF), 트랜스듀서 댐핑 및 펄서 파워 서플라이의 활성/비활성화 제어를 제공합니다.

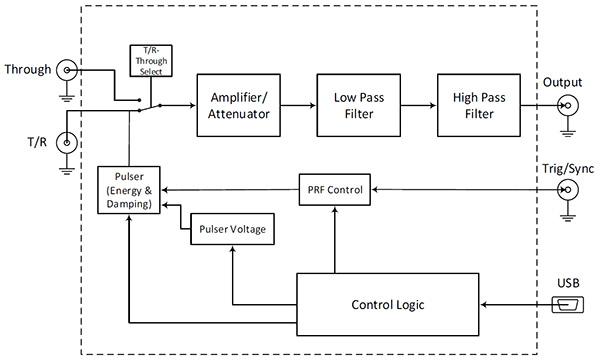

PureView 기능 블록 다이어그램
PureView 펄서-리시버는 다음 시스템 블록 다이어그램에 표시된 기능 블록으로 구성됩니다.
제품 사양
모델 번호
승인
일반적 특성
권장 트랜스듀서 주파수
커넥터
리시버 모드
치수 (L x W x H)
MHz
mm
JPV-PR-USB-Ua1
CE, CSA
>= 100MHz
SMA
에코/스루
131.5 x 50.8 x 25.4
JPV-PR-USB-Hb3
CE, CSA
40 ~ 165
SMA
에코/스루
131.5 x 50.8 x 25.4
JPV-PR-USB-La1
CE, CSA
2 ~ 65
SMA
에코/스루
131.5 x 50.8 x 25.4
모델 번호
펄서 특성
하강 시간 (최대)
펄스폭 (일반)
펄스 앰프 (최소)
펄스 에너지
HV 공급 전압
최대 PRF
댐핑값
ns
ns
볼트
값
범위
kHz
옴
JPV-PR-USB-Ua1
1.7 nsec
2.4 nsec
150V
4.9 m줄
4x 135V (540V)
65
100, 50, 21, 17
JPV-PR-USB-Hb3
2.2 nsec
3 nsec
125V
3.0 m줄
330V
65
100, 50, 33, 25
JPV-PR-USB-La1
5/5.5nsec (L/H Energy)
70/210 (L/H Energy)
135V/148V (L/H Energy)
61,247 m줄
330V
10, 2.5
(L/H Energy)
400, 200, 70, 46
모델 번호
리시버/앰프 특성
최대 게인에서 측정된 대역폭
게인
하이패스 필터
로우패스 필터
MHz
dB
MHz
MHz
JPV-PR-USB-Ua1
1 ~ 500
-11.5 ~ 70
1, 30
300, 500
JPV-PR-USB-Hb3
5 ~ 300
-11.5 ~ 70
5, 30
150, 300
JPV-PR-USB-La1
1 ~ 100
-11.5 ~ 70
1, 12.5
60, 100

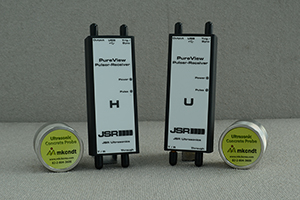

제품 사진 (클릭하면 확대됩니다)
PureView의 한국어 매뉴얼입니다. 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.

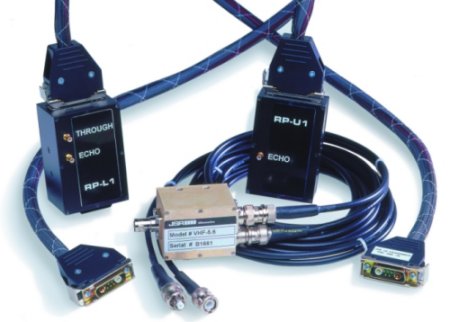

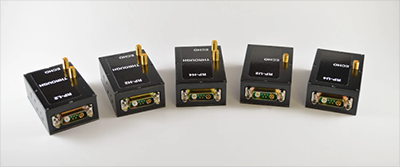

애플리케이션에서 트랜스듀서를 리시버와 멀리 떨어진 곳에 위치 시키거나 50MHz 이상의 중심 주파수를 가진 트랜스듀서를 사용하는 경우, 펄서와 트랜스듀서 사이의 케이블 길이를 최소화하면 여러 가지 중요한 성능 이점이 있습니다. 이러한 응용 분야에서 원격 펄서 및 원격 펄서 / 프리 앰프는 뛰어난 성능을 발휘하며 시스템 유연성을 크게 향상시킵니다. JSR Ultrasonics는 모든 고주파 계측에 원격 펄서를 제공합니다.
더 나은 성능
원격 펄서는 펄서와 트랜스듀서 사이의 짧은 케이블을 사용하여 케이블 반사가 감소하고 신호 감쇠가 최소화되므로 초음파 시스템 성능을 향상시킵니다. 짧은 케이블을 사용할 경우 노이즈 픽업 및 간섭 신호가 초음파 신호에 추가될 가능성도 줄어듭니다. 결과적으로 노이즈, 간섭, 왜곡이 적고 강하고 선명한 신호를 얻을 수 있습니다.
뛰어난 유연성
원격 펄서는 또한 상호 교환이 가능하기 때문에 시스템의 유연성을 향상시켜 단일 리시버가 다양한 작업을 처리할 수 있습니다. 스위칭 작업은 펄스를 변경하는 것만큼 간단합니다. 원격 펄서를 사용하면 트랜스듀서에 가장 적합한 펄서를 선택하여 각 애플리케이션을 최적화 할 수 있습니다. 또한 펄서가 트랜스듀서에 가까이 위치하므로 시스템 성능을 저하시키지 않고 트랜스듀서를 계측기에서 멀리 떨어진 곳에 배치할 수 있습니다. 이것은 스캐닝 시스템과 신호 레벨이 낮은 시스템에서 특히 중요합니다.
올바른 펄서 선택
어플리케이션에 가장 적합한 원격 펄서를 선택하는 것은 쉽습니다. 가지고 있는 계측기의 원격 펄서를 확인하고 사용하려는 각 트랜스듀서에 대해 어떤 것이 정격인지 확인하십시오. 많은 경우에 하나 이상의 선택이 있을 것입니다. 성능 특성 (Falltime, Pulse Amplitude, Pulse Width 또는 Energy)이 사용자 요구에 가장 잘 맞는 펄서를 선택하십시오.
커스텀 펄서
JSR Ultrasonics는 OEM 및 시스템 통합 업체가 시스템 성능을 향상시키는 데 도움이 된다는 입증된 유산을 자랑스럽게 생각합니다. 우리는 귀하의 고유한 응용 프로그램 요구 사항을 우리의 관심에 끌도록 초대합니다.

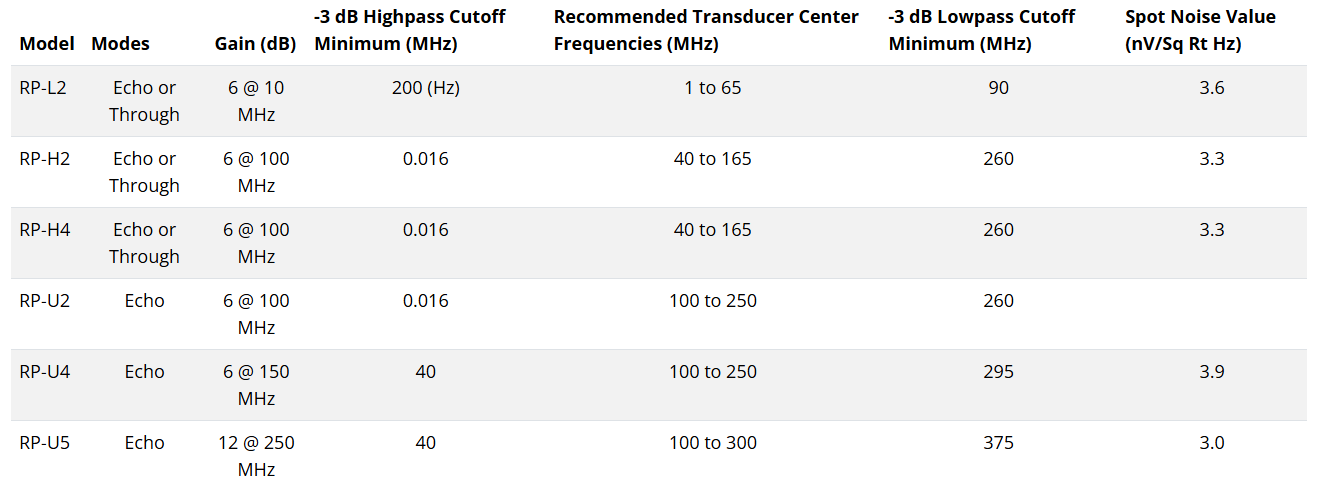

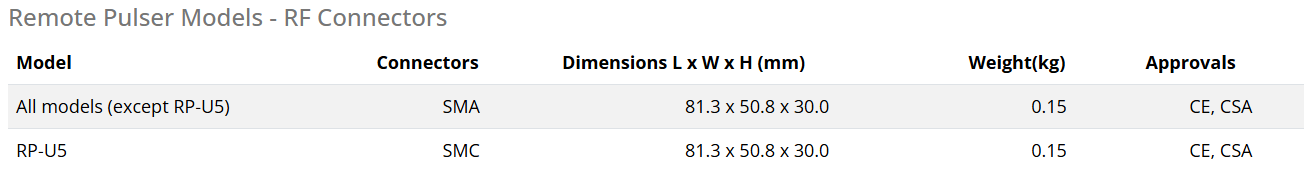

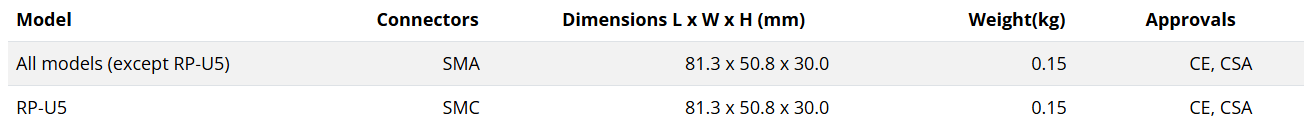

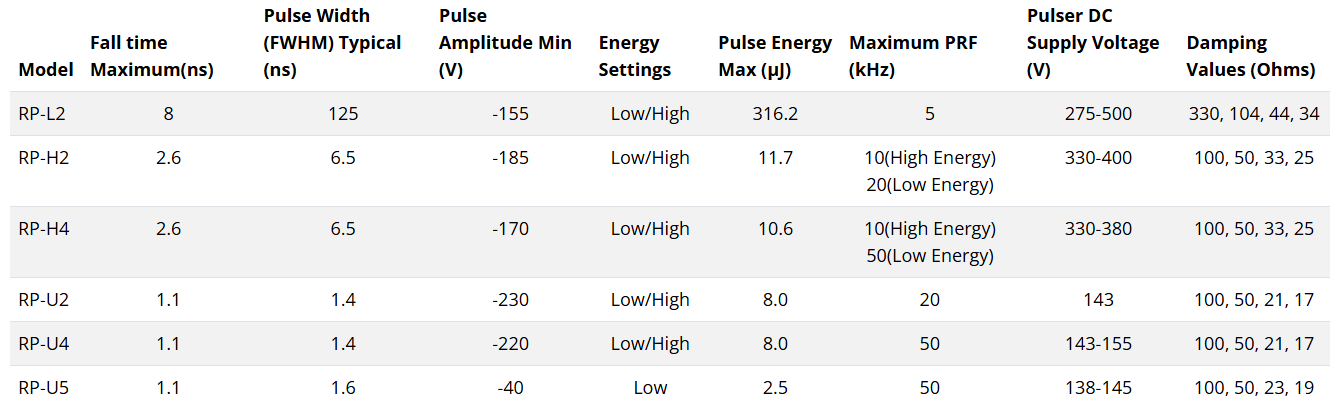

원격 펄서 Product List (DPR500 시리즈와 함께 사용하십시오)
Configurations
RP-H2
HF Remote Pulser/PreAmp, SMA Connector
RP-H4
HF Remote Pulser/PreAmp, SMA Connector, 50kHz PRF
RP-L2
LF Remote Pulser/PreAmp, SMA Connector
RP-U2
UHF Remote Pulser/PreAmp, SMA Connector
RP-U4
UHF Remote Pulser/PreAmp, SMA Connector, 50kHz PRF
RP-U5
UHF Remote Pulser/PreAmp, SMC Connector, Low Voltage
특징 PCI 카드 형의 초음파 펄서/리시버 보드 높은 게인, 낮은 잡음, 광대역 주파수(50 MHz)의 리시버 펄스/에코, 투과 및 양 펄스 모드 펄스/에코, 투과 모드에서 게인을 별도로 콘트롤 하이패스 필터와 로우패스 필터 선택 빠른 펄스 상승 시간 (6 ns) 100 Hz에서 5 kHz의 펄스 주기율을 선택 Windows 2000과 Windows XP, SDK의 턴키 소프트웨어 제공

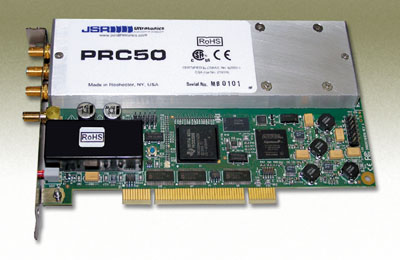

PRC50는 절반 크기의 PCI 카드로 된 한 채널의 다용도 펄서/리시버입니다. 이 보드는 PC를 기반으로 하는 초음파 검사 및 시스템에 적합하며, 크기가 작고 전력 소모가 작기 때문에 휴대용 컴퓨터에 장착하는데도 적합합니다. PRC50은 Windows 환경을 위한 턴키 소프트웨어와 함께 공급되며 사용자의 적용에 따른 개발을 위해 소프트웨어 개발 키트와 프로그래머 매뉴얼이 함께 공급됩니다.
PRC50은 7개의 에너지 레벨과 전원을 조정하여 발생 펄스를 정밀하게 조정하는 것이 가능합니다. 펄서에는 8개의 댐핑 레벨이 있어 탐촉자의 기능을 정밀하게 조정할 수 있게 하며 PRC50은 Trig/Sync 커넥터를 사용하여 트리거 펄스를 발생하거나 수신하여 다른 시스템 하드웨어에 쉽게 동조시킬 수 있습니다.
저잡음, 광대역 주파수의 PRC50 리시버는 T/R (송수신) 및 투과 탐촉자 신호를 위한 커넥터를 구비하고 있습니다. 이 리시버는 다른 신호는 소외시키면서 입력 신호를 증폭할 수 있습니다. 증폭된 신호는 하이패스 필터와 로우 패스 필터를 지나 PRC50의 출력 커넥터로 전달됩니다.
PRC50은 A/D 보드로 연결하거나 다른 신호 감지 및 처리 장비로 연결할 수 있으므로 장비를 다양하게 사용하고 비용 절감과 함께 기능을 증대시킬 수 있습니다. PRC50과 다른 하드웨어로의 연결은 50 ohm 동축 케이블을 이용하여 쉽게 연결가능하며 PRC50에 있는 4개의 인터페이스 케이블은 SMA 소켓 커넥터를 사용합니다.
다양한 기능을 갖춘 PRC50은 초음파 검사, 품질 보증, 재료 분석, 탐촉자 분석 및 TOF 분야에서의 탁월한 선택이 될 것입니다.
기본 세팅 화면 (클릭 시 확대됨)
PRC50의 한국어 메뉴얼입니다. 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.

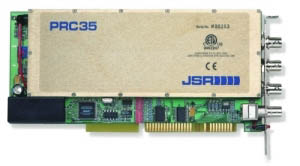

PRC35는 2/3 길이의 ISA 소켓형의 35MHz, 디지털 인터페이스의 펄서 리시버입니다. 기기의 조정은 리시버 게인, 펄스 반복률, 펄스 에너지, 펄스 에코 혹은 통과 모드의 선택, 트리거 소스 선택, 고주파 및 저주파 필터 주파수 선택, 댐핑 등을 포함합니다. 파워 감지 모드를 사용할 시에는 사용 전력을 감소시키는 스탠바이 모드를 선택할 수 있습니다. 신호의 연결은 BNC 케이블을 이용합니다.
PRC35는 성능면에서 월등합니다. 리시버는 높은 주파수에서 낮은 잡음 비를 실현하기 위해 전자기 잡음이나 간섭으로부터 완벽하게 차단되어 있습니다. 빠른 회복이 가능한 앰프는 초기에 야기되는 펄스와 큰 인터페이스 에코로부터 신속하게 회복이 되도록 디자인되었습니다.
제어되는 펄서의 고전압 파워 공급기는 공급 전압의 파동이나 펄서가 세팅된 비율이 어떠하든지 탐촉자에 초기에 야기되는 펄스의 진폭을 안정되게 합니다.
함께 제공되는 프론트 패널 제어 소프트웨어는 무제한의 셋업 파일을 저장 혹은 불러와서 사용할 수 있습니다. I/O 포트의 주소를 따로 선택할 수 있어서 한 호스트 컴퓨터에서 여러 개의 카드를 동시에 조작할 수도 있습니다.
사용자가 따로 프로그래밍 할 수 있도록 WIN98/95/NT용 dll, LabView VI drivers , C 언어 소스 코드가 제공됩니다. 사용 가능한 분야는 컴퓨터로 제어되는 이미지, 측정 시스템, 재료 분석, 검사용 탐촉자 평가 및 휴대용 비파괴 평가 시스템 등입니다.
특징
신속하게 회복되는 앰프 80dB의 리시버 조정 범위 각각 3개씩 있는 고주파 및 저주파 필터 에너지를 선택할 수 있는 광대역 펄서 고전압 파워 서플라이의 자동 안정 기능 초기의 빠른(<5nS) 펄서 전달 기능 다양한 댐핑 조절 소프트웨어 제공 및 개발용 드라이브들(Windows, LabView, C 언어)
.5~200 MHz(-3dB) bandwidth, 옵션으로 500 MHz 확장 가능 상호 교환 가능한 리모트 pulser를 주파수에 맞게
사용함으로 잡음을 최소화 최저의 노이즈 : ＜100 μV p-p,
200 MHz bandwidth, 49dB gain,
typical 높은 주파수의 초음파 스캐닝 시스템을
구성하는데 최적
