특징

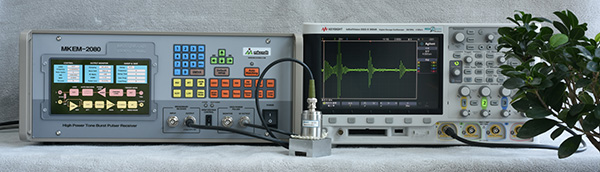

엠케이씨에서 개발 제작한 MKEM-2080 High Power Tone Burst Pulser Receiver는 탐촉자로 EMAT(Electro-Magnetic Acoustic Transducer)과 PZT를 선택하여 사용할 수 있도록 설계되었습니다. EMAT을 선택하면 자동으로 EMAT 모드로 바뀌고, PZT를 선택하면 PZT 모드로 전환됩니다. 카플런트를 사용하지 않는 검사에서는 EMAT을 선택하고 카플런트를 사용하는 검사를 수행할 때는 PZT를 선택합니다.

MKEM-2080은 송신기의 출력 임피던스와, 탐촉자의 임피던스를 자동으로 매칭시키는 Auto Matching 기능이 있습니다. Auto Matching 기능은 EMAT 사용 시 송신기의 고장 방지 및 최적의 수신 신호를 제공합니다. 또한 미약한 수신 신호를 자동으로 검출하고 증폭해 주는 AGC 회로가 내장되어 있어 EMAT 검사에 최적화된 장비입니다. 또한 탐촉자로 PZT를 사용할 경우 Damping 저항이 내장되어 있어 송신기를 보호해 줍니다.

7 Inch LCD 모니터는 송신 출력에 대한 각종 세팅 정보를 보여 줍니다. 또한 컨트롤 화면을 블록 다이어그램 형식으로 표현하여 사용자가 내부 회로의 동작을 한눈에 파악하면서 장비를 조작할 수 있습니다.



사양

AMPLIFIER
Frequency Range: 200kHz to 5MHz
Nominal Output Impedance: 50Ω
RMS Output Power(into 50Ω): 6kW(2,000Vp-p)
Output Monitor: -40dB into 50Ω
Pulse Repetition Frequency(PRF): 0.1Hz to 10kHz
Pulse Cycle: 1cycle to 200cycle
LOAD: E-MAT to PZT
Damping(PZT Mode): 50Ω
TX Level Control: 0 to 100 settings
BIAS Level Control: 0 to 4.99V
Auto Matching: Load Impedance 1Ω to 20Ω(E-MAT)
Default setup: Object initialization
External Trigger Input: Triggers at positive edge of 3-5V square wave
Trigger Output: +3.3Vp-p TTL and CMOS compatible
Sweep Frequency: Frequency Fixed
Sweep Time: 0.5 to 3.0sec
Save Prog: 0 to 10
Load Prog: 0 to 10

RECEIVER
Frequency Range: 200kHz to 5MHz
Nominal Input Impedance: 50Ω
Maximum Gain: 110dB
Gain Control Range: Adjustable -30 to +80dB in 0.5dB steps
AGC Amp. Gain: 60dB Fixed
Attenuate: 0dB, 10dB, 20dB, 30dB Fixed
Input Mode: Pulse-echo or through transmission
Output Voltage: ±1Vp-p into 50Ω
Output Impedance: 50Ω
High-Pass Filter: 100, 300, 550kHz, 1MHz
Low-Pass Filter: 300, 550kHz, 1, 2.5, 5MHz
Video Filter: 40, 70, 165, 330kHz, 1MHz
Display Output: Switchable RF, Detected RF
Detected RF Presentation: +, -, +/-, Hi Res +/-

Miscellaneous
Display: 7inch LCD, 1024x600 High resolution
Power: AC200-240VAC, 50-60Hz, 300VA
Dimensions: H 177mm x W 435mm x D 360mm
Weight: 15kg
Operating Temperature: 0°C to +50°C

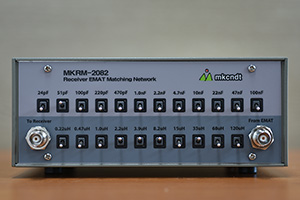

엠케이씨에서 개발한 EMAT Matching 사진 (클릭하면 확대됩니다.)

내부 사진 (클릭하면 확대됩니다.)
사진1
사진2
사진3
사진4

사진5
사진6
사진7
사진8
