엠케이씨에서 개발한 MKPR-1030은 초음파 펄서/리시버를 기본으로 하여 게이트 조정 기능 및 게이트 내의 최고치를 출력할 수 있는 기능을 갖춘 초음파 분석 장비입니다. 펄스 전압과 사용주파수는 사용자의 요청에 의하여 조정이 가능하며 DSP 기능을 가지고 있어 취득한 파형을 디지털로 변환하여 관리가 가능합니다. 일반적인 펄서/리시버로도 사용이 가능하며 게이트 기능을 사용할 경우 게이트 내에 있는 신호만을 오실로스코프나 스펙트럼 분석 장비로 연결하여 파형을 관찰 하거나 주파수를 분석할 수 있습니다. 특히 초음파 탐촉자를 분석하는 데는 수신된 신호만을 분석하는 경우가 많기 때문에 이 기능은 초음파 탐촉자를 분석하는데 매우 유용합니다. 또한 온라인 자동 검사 시스템에서도 게이트 내의 신호를 양부 판정의 기준으로 삼을 때 유용한 정보로 사용할 수 있습니다.

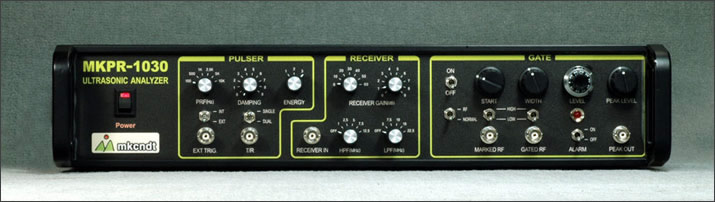

MKPR-1030 본체
전원 코드
DSP 보드 (내장)
운영 및 분석 프로그램 (내장)
사용설명서

Pulse type: Negative Spike Pulse
Pulse Amplitude: -500V into 50Ω, Max -400V at unloaded
Pulse Energy: Selectable in 3 steps
Damping: 0-2 kΩ(pulse echo mode)
Pulse Repetition Rate: Internal; 15 Hz-5 kHz
Gain: 0 to 80dB
Gate: RF, Peak, Sync output
Receiver bandwidth: BPF at 1-10 MHz
Built-in DSP board for signal processing
8 bit ADC, 40 MS/sec
User Interface/Menus Controllable from PC
Operating System: Windows XP
PC controlled TTL Alarm output for Gate setting
Reports Parameters for component data

펄서/리비서 부분

게이트및 GPD 부분

게이트 화면

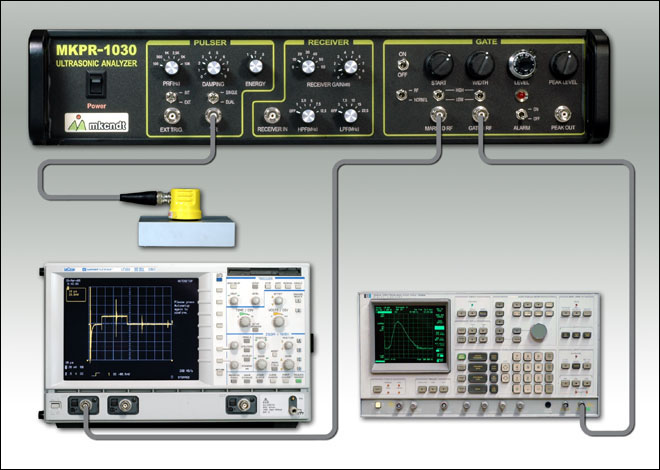

탐촉자와 오실로스코프로 연결(사진을 클릭하면 확대됨)
